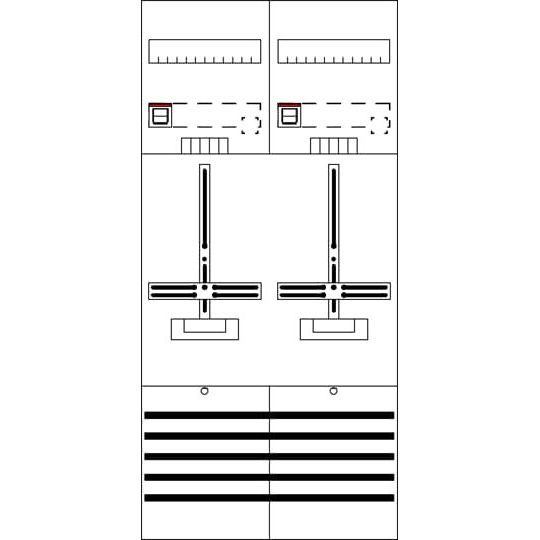

Striebel&John - Zählerfeld ZFeld kpl. 7RE 2Z DF27T2

Die Zählerkomplettfelder der Baureihe DF mit Dreipunkt-Befestigung sind für den Einbau im Comfortline Schrank vorgesehen. Die Felder sind vorverdrahtet, wodurch eine schnelle und einfache Montage im Schrank gewährleistet wird. Durch die integrierten Hauptleitungsabzweigklemmen steht ein maximales Platzangebot im AAR zur Verfügung, dieser kann nach Wunsch für bis zu drei Stromkreise verwendet werden. Desweiteren ist die Leitungsführung z. B. für das intelligente Messsystem durch neue Leitungsführungskanäle optimiert worden, somit geht die Verlegung jetzt im Handumdrehen. Durch den optionalen Sammelschienenverbinder kann nach Belieben die Querverdrahtung mehrerer Felder realisiert werden. Geltende Normen: DIN VDE 0603-1, DIN 43870-1, DIN 43870-2, DIN 43870-3, VDE-AR-N 4100

Technische Details
Mit Verdrahtung	ja
Ausführung	1-stöckig
Anzahl der Zählerplätze	2
Unterer Anschlussraum	mit Sammelschiene 5-polig
Hauptschalter-Bemessungsstrom	63 A
Breite	500 mm
Höhe	1050 mm
Breite in Teilungseinheiten	24
Ausführung Deckel	geschlossen mit Vorprägung
Anschlussraum	300 mm
Mit Montageplatte	nein
Farbe	grau
RAL-Nummer	7035
Schutzart (IP)	IP2XC

Lieferumfang:
1 x Striebel&John - Zählerfeld ZFeld kpl. 7RE 2Z DF27T2

Keine Downloads vorhanden.
