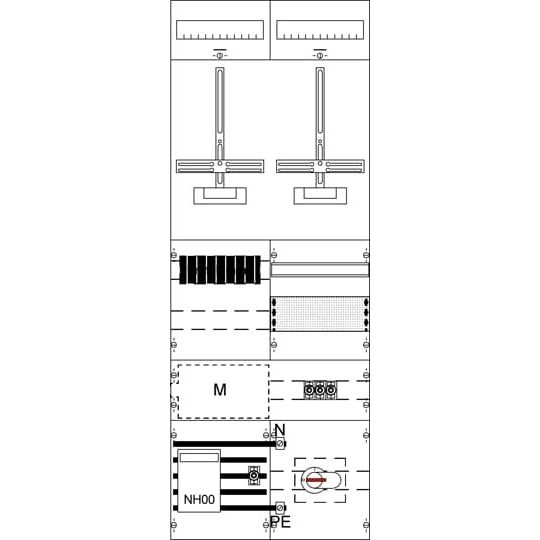

Striebel&John - Zählerfeld Mess- und Wandlerfeld KA4223Z H5/B2

Mess- und Wandlerfeld, Komplettfeld, mit Zählerkreuz, für den Innenbereich, geltende Normen: DIN EN 61439-1, VDE 0660-600-1, DIN EN 61439-2, VDE 0660-600-2, Bemessungsstrom In 160 A, Abmessungen in mm (H x B x T): 1350 x 500 x 160, Netzsystem TN-S, 5-polig, Anzahl Zählerplätze Einzeltarif 1, Anzahl SG-Plätze 1, Anzahl Wandlerzählerplatz 1, inkl. Prüfklemme nach Vorgabe NB, Zwischenklemmbereich nach TAB A.5 im Zugang verdrahtet, Spannungspfad Sicherungssockel D01/3-polig plombierbar, Lastbereich: Sammelschienensystem Cu-Schienen 12 x 5 mm 5-polig, Trennstelle vor dem Wandler Sicherungslasttrenner NH00/160A, Wandlerbereich Montageplatte für Einzelwandler mit Fußbefestigung zum Durchführen der Leitung, Ritz: EKS 60-03, EKS 70-04, EKSO 74, MBS: EASK 31.3, EASK 31.4, EASK 31.5, EASK 41.4, EASK 41.5 (Beistellung NB), Trennstelle nach dem Wandler Lastschalter 160 A / 3-polig (10-70qmm), Primärverdrahtung L1-L3 70 qmm, N+PE Cu 12 x 5mm, PE+N-Anschlussklemmen 95qmm, Hinweis: Wandleranlagen sind in einem separaten Gehäuse einzubauen. Für Energieversorgung Cottbus sind Schränke mit IP54 erforderlich, Rasteinheit 9 RE, Bauhöhe 5, Feldbreite 2, Platzeinheiten 216, Abdeckungen aus Kunststoff, plombierbarer Schnellverschluss, RAL 7035

Technische Details
Mit Verdrahtung	ja
Ausführung	1-stöckig
Anzahl der Zählerplätze	1
Anzahl der TSG-Plätze	1
Unterer Anschlussraum	mit Sammelschiene 5-polig
Hauptschalter-Bemessungsstrom	128 A
Breite	500 mm
Höhe	1350 mm
Breite in Teilungseinheiten	24
Ausführung Deckel	geschlossen mit Vorprägung
Anschlussraum	300 mm
Mit Montageplatte	nein
Farbe	grau
RAL-Nummer	7035
Schutzart (IP)	IP2XC

Lieferumfang:
1 x Striebel&John - Zählerfeld Mess- und Wandlerfeld KA4223Z H5/B2
