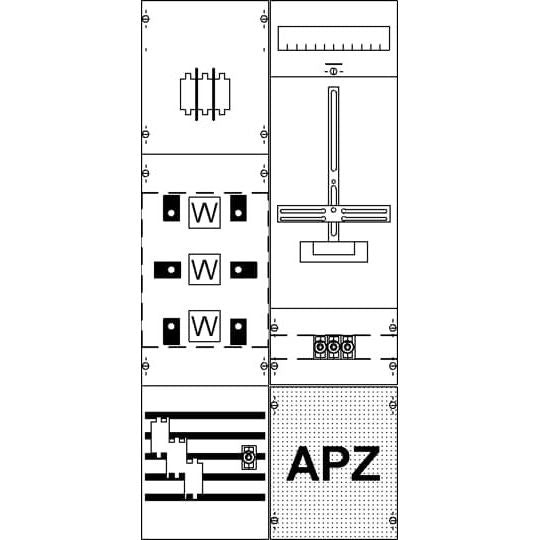

Striebel&John - Zählerfeld Mess-u.Wandlerfeld KA4284 kpl. H3/B2

Mess- und Wandlerfeld, Komplettfeld, mit Zählerkreuz, für den Innenbereich, geltende Normen: DIN EN 61439-1, VDE 0660-600-1, DIN EN 61439-2, VDE 0660-600-2, Bemessungsstrom In 125 A, Abmessungen in mm (H x B x T): 1050 x 500 x 160, Zählerplatz verdrahtet, Netzsystem TN-S, 5-polig, Netzseitiger Anschlussraum Zählerplatz: mit Sammelschiene, Anzahl Zählerplätze Einzeltarif 1, Anzahl SG-Plätze 1, (300 mm), Anzahl Wandlerzählerplatz 1, Netzseitiger Anschlussraum Zählerplatz: mit Sammelschiene, verdrahtet nach den Vorgaben des NB, Spannungspfad Sicherungssockel D01/3-polig und D01/1-polig, Lastbereich: Sammelschienensystem Cu-Schienen 12 x 5 mm 5-polig, Trennstelle vor dem Wandler Sicherungsunterteile 1x3xNH00/125 A, Wandlerbereich Wandlerauflage aus Rollenstützern für Wandlerlasche mit 130 mm Lochabstand, Ritz: EKS 60-03, EKS 70-04, EKSO 63, EKSO 73, EKSO 74, MBS: EASK 31.3, EASK 31.4, EASK 31.5, EASK 41.4, EASK 41.5 (Beistellung NB), Trennstelle nach dem Wandler Unterteil 1 x 3 x NH00 mit Anschlussschrauben, Primärverdrahtung 70 qmm, Rasteinheit 7 RE, Bauhöhe 3, Feldbreite 2, Platzeinheiten 168, Abdeckungen aus Kunststoff, plombierbarer Schnellverschluss, RAL 7035

Technische Details
Mit Verdrahtung	ja
Ausführung	1-stöckig
Anzahl der Zählerplätze	1
Unterer Anschlussraum	mit Sammelschiene 5-polig
Hauptschalter-Bemessungsstrom	100 A
Breite	500 mm
Höhe	1050 mm
Breite in Teilungseinheiten	24
Ausführung Deckel	geschlossen mit Vorprägung
Anschlussraum	300 mm
Mit Montageplatte	nein
Farbe	grau
RAL-Nummer	7035
Schutzart (IP)	IP2XC

Lieferumfang:
1 x Striebel&John - Zählerfeld Mess-u.Wandlerfeld KA4284 kpl. H3/B2
