Striebel&John - Zählerfeld Mess-u.Wandlerfeld KA4225Z kpl.H5/B2

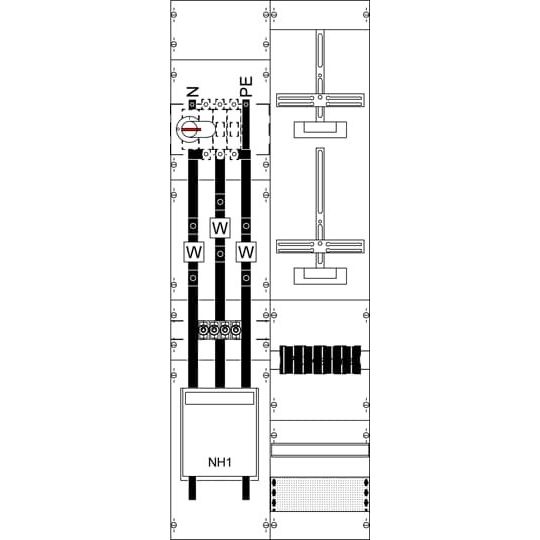

Mess- und Wandlerfeld, Komplettfeld, mit Zählerkreuz, für den Innenbereich, geltende Normen: DIN EN 61439-1, VDE 0660-600-1, DIN EN 61439-2, VDE 0660-600-2, Bemessungsstrom In 250 A, Abmessungen in mm (H x B x T): 1350 x 500 x 160, Netzsystem TN-S, 5-polig, Anzahl Zählerplätze Einzeltarif 1, Anzahl SG-Plätze 1, Anzahl Wandlerzählerplatz 1, inkl. Prüfklemme nach Vorgabe NB, Zwischenklemmbereich nach TAB A.5 im Zugang verdrahtet, Spannungspfad Sicherungssockel D01/3-polig plombierbar, Lastbereich: Trennstelle vor dem Wandler Sicherungslasttrenner NH1/250 A, Wandlerbereich Wandlerauflage mit herausnehmbarer Wandlerlasche 170 x 30 x 5 mm, Ritz: EKS 60-03, EKS 70-04, EKSO 74, MBS: EASK 31.3, EASK 31.4, EASK 31.5, EASK 41.4, EASK 41.5 (Beistellung NB), Trennstelle nach dem Wandler Lastschalter 250 A / 3-polig (M8), Primärverdrahtung 120 qmm, Anschluss N+PE (M8), Hinweis: Wandleranlagen sind in einem separaten Gehäuse einzubauen. Für Energieversorgung Cottbus sind Schränke mit IP54 erforderlich, Rasteinheit 9 RE, Bauhöhe 5, Feldbreite 2, Platzeinheiten 216, Abdeckungen aus Kunststoff, plombierbarer Schnellverschluss, RAL 7035

Technische Details
Mit Verdrahtung	ja
Ausführung	2-stöckig
Anzahl der Zählerplätze	1
Anzahl der TSG-Plätze	1
Unterer Anschlussraum	mit Sammelschiene 5-polig
Hauptschalter-Bemessungsstrom	220 A
Breite	500 mm
Höhe	1350 mm
Breite in Teilungseinheiten	24
Ausführung Deckel	geschlossen mit Vorprägung
Anschlussraum	150 mm
Mit Montageplatte	nein
Farbe	grau
RAL-Nummer	7035
Schutzart (IP)	IP2XC

Lieferumfang:
1 x Striebel&John - Zählerfeld Mess-u.Wandlerfeld KA4225Z kpl.H5/B2
