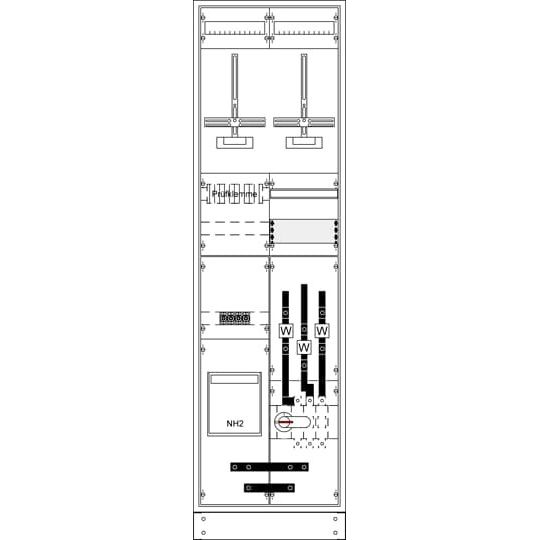

Striebel&John - Zähler-Komplettschrank Mess- und Wandlersschrank KS4209Z kpl. BH8/FB2

Mess- und Wandlerschrank, Baureihe TwinLine, Komplettschrank, mit Zählerkreuz, Montageart: Aufputz, für den Innenbereich, mit Tür, Schutzklasse II (schutzisoliert), Schutzart IP55, geltende Normen: DIN EN 61439-1, VDE 0660-600-1, Bemessungsstrom In 400 A, pulverbeschichtet, in RAL 7035, Gehäuse aus Stahlblech, einflüglige Tür, Abmessungen in mm (H x B x T): 1850 x 550 x 225, Netzsystem TN-S, 5-polig, Anzahl Zählerplätze Einzeltarif 1, Anzahl SG-Plätze 1, Anzahl Wandlerzählerplatz 1, inkl. Prüfklemme nach Vorgabe NB, Zwischenklemmbereich nach TAB A.5 im Zugang verdrahtet, Spannungspfad Sicherungssockel D01/3-polig plombierbar, Lastbereich: Trennstelle vor dem Wandler Sicherungslasttrenner NH2/400 A, Anschlussschrauben M12, Wandlerbereich Wandlerauflage mit Wandlerlasche 30 x 10 mm, Ritz: EKS 60-03, EKS 70-04, EKSO 74, MBS: EASK 31.3, EASK 31.4, EASK 31.5, EASK 41.4, EASK 41.5 (Beistellung NB), Trennstelle nach dem Wandler Lastschalter 400 A / 3-polig (M10), Primärverdrahtung Cu-Schiene 30 x 5 mm, Anschluss N+PE (M10), Rasteinheit 12 RE, Bauhöhe 8, Feldbreite 2, Platzeinheiten 288, Abdeckungen aus Kunststoff, plombierbarer Schnellverschluss, RAL 7035

Technische Details
Bemessungsstrom	320 A
Ausführung	1-stöckig
Anzahl der Zählerplätze	1
Anzahl der TSG-Plätze	1
Unterer Anschlussraum	mit Sammelschiene
Montageart	Aufputz
Werkstoff	Stahl
Farbe	grau
RAL-Nummer	7035
Anzahl der Felder	2
Mit Montageplatte	nein
Schutzart (IP)	IP55
Breite	550 mm
Höhe	1950 mm
Tiefe	225 mm
Einbaubreite	550 mm
Einbauhöhe	1850 mm
Einbautiefe	225 mm

Lieferumfang:
1 x Striebel&John - Zähler-Komplettschrank Mess- und Wandlersschrank KS4209Z kpl. BH8/FB2
