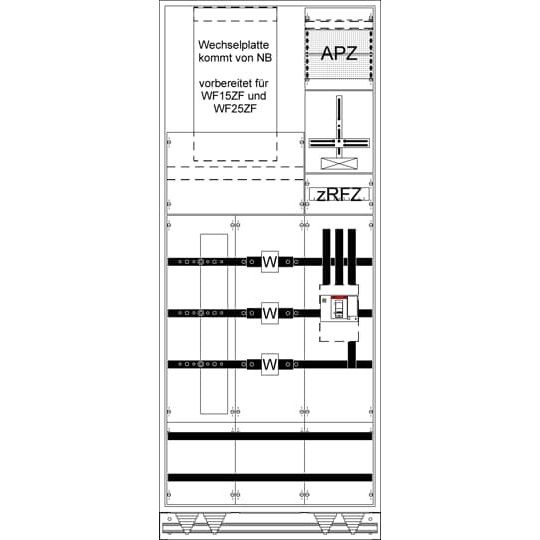

Mess- und Wandlerschrank, Baureihe TwinLine, Komplettschrank, Montageart: Aufputz, für den Innenbereich, mit Tür, Schutzklasse I (geerdet), Schutzart IP55, geltende Normen: DIN EN 61439-1, VDE 0660-600-1, DIN EN 61439-2, VDE 0660-600-2, Bemessungsstrom In 420 A, pulverbeschichtet, in RAL 7035, Gehäuse aus Stahlblech, einflüglige Tür, Abmessungen in mm (H x B x T): 1950 x 800 x 400, Netzsystem TN-S, 5-polig, Zählerwechselplatte Zählerwechseltafel Größe 1/2 oder 2 (WF15ZF, WF25ZF), Platz für Prüfklemme, Lastbereich: Sammelschienensystem Cu-Schienen 30 x 10 mm 5-polig, Trennstelle vor dem Wandler Platz für 1 Sicherungslastleisten NH1/2/3 + 1 Reserveplatz 100 mm breite, Wandlerbereich Wandlerauflage mit herausnehmbarer Wandlerlasche 170 x 40 x 10 mm, Ritz: EKS 79-05, EKS 95-06, EKSO 85, EKSO 105, EKSO 161, EKSO 361, EKSS 84, EKSS 85, EKSS 104, EKSS 105, EKSS 152, EKSS 352, MBS: EASK 51.4, EASK 51.6, EASK 61.4, EASK 61.6 (Beistellung NB), Trennstelle nach dem Wandler Lastschalter 630 A / 3-polig, PE+N-Schiene Cu 30 x 10 mm, Rasteinheit 12 RE, Bauhöhe 8, Feldbreite 3, Platzeinheiten 432, Abdeckungen aus Kunststoff, plombierbarer Schnellverschluss, RAL 7035
| Technische Details |
| Bemessungsstrom |
420 A |
| Ausführung |
1-stöckig |
| Anzahl der Zählerplätze |
1 |
| Unterer Anschlussraum |
mit Sammelschiene |
| Montageart |
Aufputz |
| Werkstoff |
Stahl |
| Farbe |
grau |
| RAL-Nummer |
7035 |
| Anzahl der Felder |
3 |
| Mit Montageplatte |
nein |
| Schutzart (IP) |
IP55 |
| Breite |
800 mm |
| Höhe |
1950 mm |
| Tiefe |
400 mm |
| Einbaubreite |
800 mm |
| Einbauhöhe |
1950 mm |
| Einbautiefe |
400 mm |
Lieferumfang:
1 x Striebel&John - Zähler-Komplettschrank Mess- und Wandlerschrank WX32K4S
