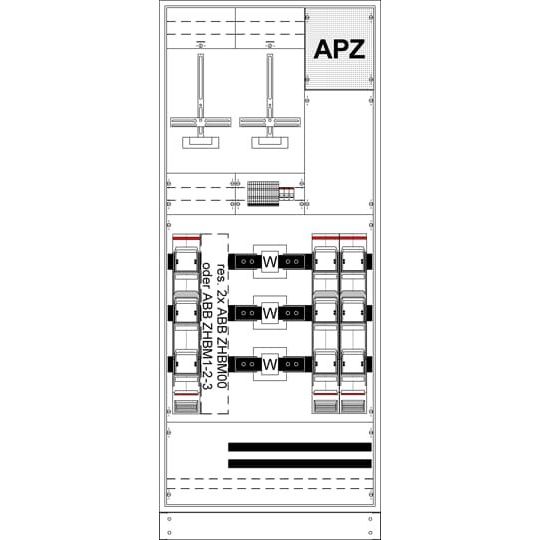

Striebel&John - Zähler-Komplettschrank Mess- und Wandlerschrank KS4224Z Standschrank

Mess- und Wandlerschrank, Baureihe TwinLine, Komplettschrank, mit Zählerkreuz, Montageart: Aufputz, für den Innenbereich, mit Tür, Schutzklasse I (geerdet), Schutzart IP55, geltende Normen: DIN EN 61439-1, VDE 0660-600-1, DIN EN 61439-2, VDE 0660-600-2, Bemessungsstrom In 630 A, pulverbeschichtet, in RAL 7035, Gehäuse aus Stahlblech, einflüglige Tür, Abmessungen in mm (H x B x T): 1950 x 800 x 350, Netzsystem TN-S, 5-polig, Anzahl Zählerplätze Einzeltarif 1, Anzahl SG-Plätze 1, Anzahl Wandlerzählerplatz 1, inkl. Prüfklemme nach Vorgabe NB, Verdrahtung und Prüfklemme nach Netze BW, Spannungspfad 3 LS-Schalter B10/25kA Überspannungskategorie 3, Lastbereich: Sammelschienensystem Cu-Schienen 60 x 10 mm 5-polig, Trennstelle vor dem Wandler Sicherungslastleiste NH3/630 A mit Doppelanschluss V-Klemmen, Wandlerbereich Wandlerauflage mit herausnehmbarer, vernickelter Wandlerlasche 250 x 50 x 12 mm, Ritz: EKS 79-05, EKS 95-06, EKSO 85, EKSO 105, EKSO 161, EKSO 361, EKSS 84, EKSS 85, EKSS 104, EKSS 105, EKSS 152, EKSS 352, MBS: EASK 51.4, EASK 51.6, EASK 61.4, EASK 61.6 (Beistellung NB), Trennstelle nach dem Wandler 2 Sicherungslastleisten NH2/400 A, PE+N-Schiene Cu 40 x 10 mm, Rasteinheit 12 RE, Bauhöhe 8, Feldbreite 3, Platzeinheiten 432, Abdeckungen aus Kunststoff, plombierbarer Schnellverschluss, RAL 7035

Technische Details
Bemessungsstrom	400 A
Ausführung	1-stöckig
Anzahl der Zählerplätze	1
Anzahl der TSG-Plätze	1
Unterer Anschlussraum	mit Sammelschiene
Montageart	Aufputz
Werkstoff	Stahl
Farbe	grau
RAL-Nummer	7035
Anzahl der Felder	3
Mit Montageplatte	nein
Schutzart (IP)	IP54
Breite	800 mm
Höhe	1950 mm
Tiefe	350 mm
Einbaubreite	800 mm
Einbauhöhe	1950 mm
Einbautiefe	350 mm

Lieferumfang:
1 x Striebel&John - Zähler-Komplettschrank Mess- und Wandlerschrank KS4224Z Standschrank
