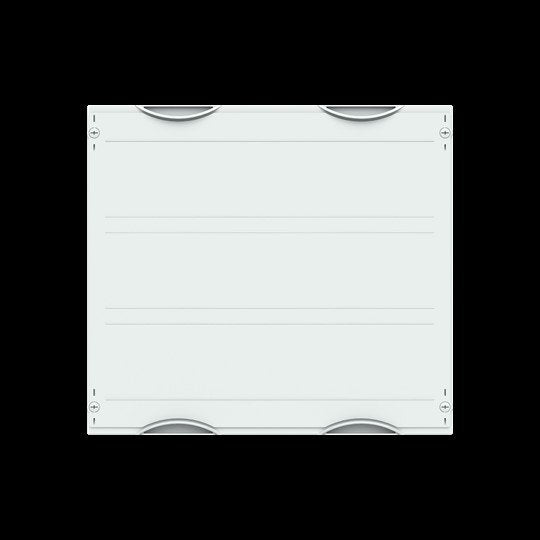

Striebel&John - Verteilerbaugruppe Sammelschienen N/PE-Schienen-Modul MBN263 Bausatz

Innenausbau Modul, CombiLine, Bausatz unmontiert, für N/PE Sammelschienen und Reihenklemmen, Rasteinheit 3 RE = 450 mm, Feldbreite 2 = 500 mm, 72 Platzeinheiten, in der Tiefe stufenlos über Tiefbauwinkel verstellbar, nutzbare Tiefe von 90 mm bis 145 mm, nutzbare Breite von 438 mm, für Sammelschienensystem 2-polig, Ausrichtung Sammelschienen: horizontal, mit Sammelschienenhalter ZX149, für maximal 2 Cu-Schienen, (Sammelschienen müssen separat bestellt werden), Bemessungsstrom In max. 630 A, Abdeckungen aus Kunststoff, 90 Grad Druck-Drehverschluss, RAL 7035, Ausführung der Abdeckung: geschlossen, einsetzbar ab einer Schranktiefe von 275 mm, WR Montagegerüst muss separat bestellt werden

Technische Details
Höhe	450 mm
Breite	500 mm
Tiefe	260 mm
Mit Abdeckung	ja
Polzahl	2
Schienenabstand	92 mm
Schienenhöhe	30 mm
Schienenstärke	10 mm
Max. Bemessungsstrom	630 A
Kurzschlussfestigkeit (Icw)	20 kA
Sammelschienenlage	Mitte mittig

Lieferumfang:
1 x Striebel&John - Verteilerbaugruppe Sammelschienen N/PE-Schienen-Modul MBN263 Bausatz
