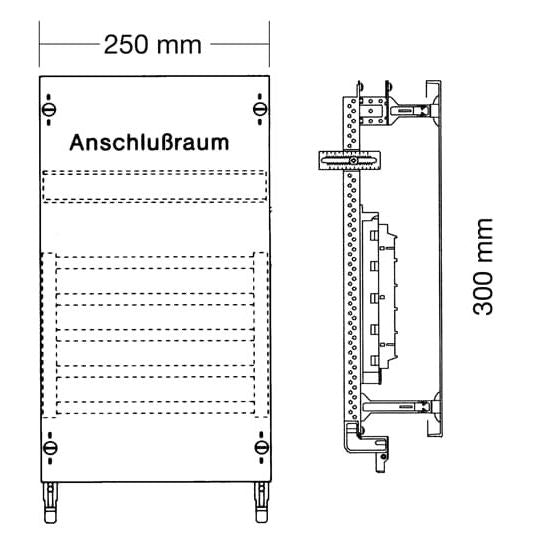

Striebel&John - Verteilerbaugruppe Sammelschienen Kombi-Set ED91SA

Innenausbausystem, Kombi-Sets, montiert auf EDF-Profil, für Sammelschienen und Reihenklemmen, Rasteinheit 3 RE = 450 mm, Feldbreite 1 = 250 mm, 36 Platzeinheiten, mit Sammelschienensystem 5-polig, Ausrichtung Sammelschienen: horizontal, mit Sammelschienenhalter ZB5, Sammelschienenmittenabstand: 60 mm, mit 5 Cu-Schienen, Bemessungsstrom In max. 360 A, Abdeckungen aus Kunststoff, 90 Grad Druck-Drehverschluss, RAL 7035, einsetzbar ab einer Schranktiefe von 200 mm, Kombi-Sets werden oben oder unten am Verteilerfeld eingesteckt und auf der anderen Seite am Schrank befestigt. Die EDF-Profilschienen und Feldverbinder sind im Lieferumfang enthalten.

Technische Details
Höhe	450 mm
Breite	250 mm
Tiefe	200 mm
Mit Abdeckung	ja
Polzahl	5
Schienenabstand	60 mm
Schienenhöhe	12 mm
Schienenstärke	5 mm
Max. Bemessungsstrom	360 A
Kurzschlussfestigkeit (Icw)	10 kA
Sammelschienenlage	Mitte mittig

Lieferumfang:
1 x EDF-Profilschienen Feldverbinder
