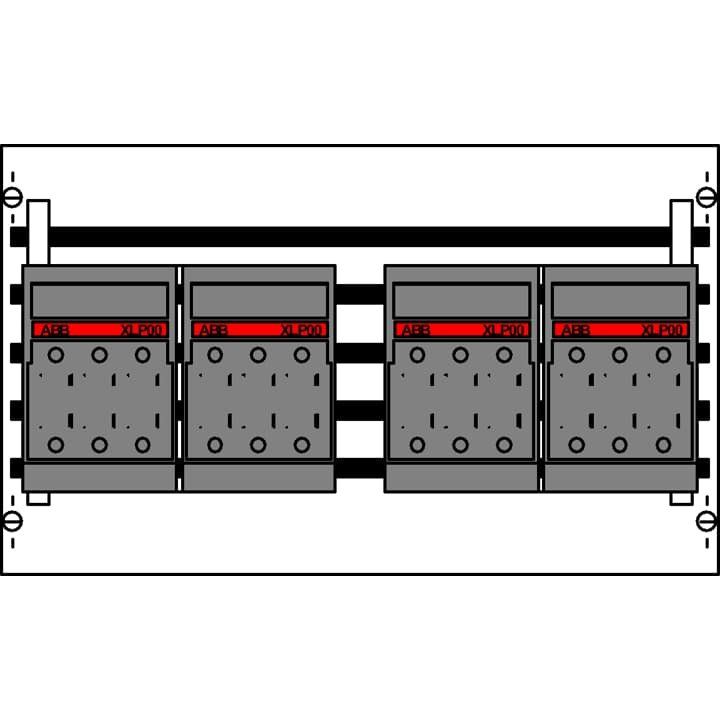

Striebel&John - Verteilerbaugruppe NH-Sicherungssysteme Kombi-Set ED22TA

Innenausbausystem, Kombi-Sets, montiert auf EDF-Profil, für Sammelschienensystem mit Betriebsmittel, Rasteinheit 2 RE = 300 mm, Feldbreite 2 = 500 mm, 48 Platzeinheiten, bestückt mit 4 NH-Sicherungslasttrennschalter NH00, Betriebsmittel Fabrikat: ABB, ZH414, mit Sammelschienensystem 3-polig, Ausrichtung Sammelschienen: horizontal, mit Sammelschienenhalter ZB5, Sammelschienenmittenabstand: 40 mm, mit 3 Cu-Schienen, Bemessungsstrom In max. 360 A, Abdeckungen aus Kunststoff, 90 Grad Druck-Drehverschluss, RAL 7035, einsetzbar ab einer Schranktiefe von 200 mm, Kombi-Sets werden oben oder unten am Verteilerfeld eingesteckt und auf der anderen Seite am Schrank befestigt. Die EDF-Profilschienen und Feldverbinder sind im Lieferumfang enthalten.

Technische Details
Polzahl	3
Anzahl der NH-Sicherungslasttrenner	4
Mitschaltender Neutralleiter	nein
Bemessungsstrom	360 A
Montageart	Sammelschienensystem
Baugröße	NH00
Mit Abdeckung	ja
Höhe	300 mm
Breite	500 mm
Tiefe	200 mm

Lieferumfang:
1 x Verteilerbaugruppe NH-Sicherungssysteme Kombi-Set ED22TA
EDF-Profilschienen
Feldverbinder
