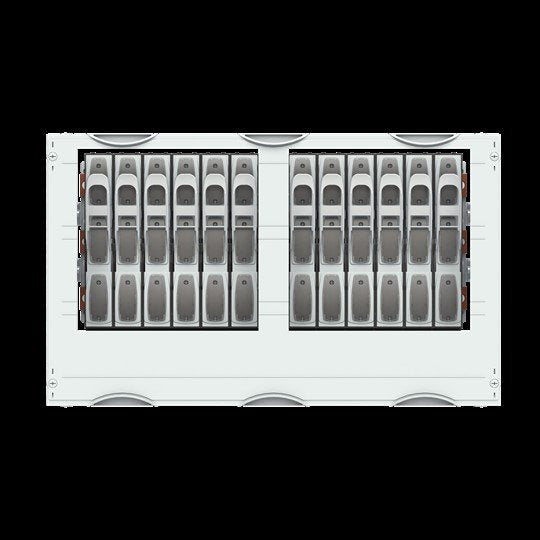

Striebel&John - Verteilerbaugruppe NH-Sicherungssysteme Innenausbau Modul MD352B 750mm

Innenausbau Modul, CombiLine, montiert im Schrank eingebaut, für Sammelschienensystem 100 mm NH00-Lasttrennleisten, Rasteinheit 3 RE = 450 mm, Feldbreite 3 = 750 mm, 108 Platzeinheiten, nutzbare Breite von 600 mm, bestückt mit 12 NH-Sicherungslasttrennleisten NH00, Betriebsmittel Fabrikat: ABB, InLine II ZLBM, für Sammelschienensystem 3-polig, Ausrichtung Sammelschienen: horizontal, mit Sammelschienenhalter ZX520, Sammelschienenmittenabstand: 100 mm, für maximal 3 Cu-Schienen, (Sammelschienen müssen separat bestellt werden), Bemessungsstrom In max. 850 A, Abdeckungen aus Kunststoff, 90 Grad Druck-Drehverschluss, RAL 7035, Ausführung der Abdeckung: mit Ausschnitt, einsetzbar ab einer Schranktiefe von 225 mm, WR Montagegerüst muss separat bestellt werden

Technische Details
Polzahl	3
Anzahl der NH-Sicherungslasttrenner	12
Mitschaltender Neutralleiter	nein
Bemessungsstrom	850 A
Montageart	Sammelschienensystem
Baugröße	NH00
Mit Abdeckung	ja
Höhe	450 mm
Breite	750 mm
Tiefe	131 mm

Lieferumfang:
1 x Verteilerbaugruppe MD352B (bestückt mit 12 x NH00-Lasttrennleisten ABB InLine II ZLBM, Sammelschienenhalter ZX520, Abdeckungen)
