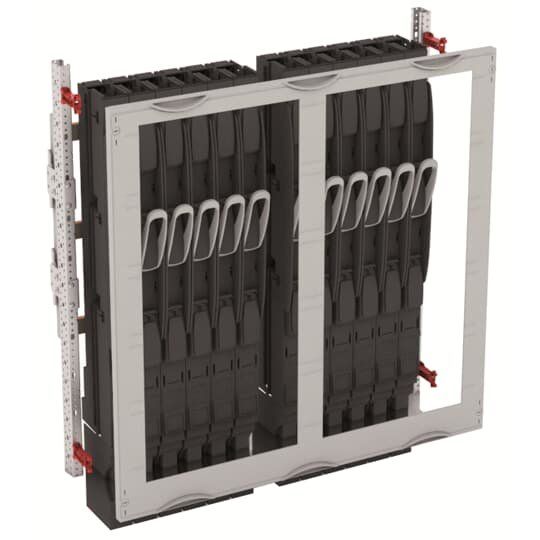

Striebel&John - Verteilerbaugruppe NH-Sicherungssysteme Innenausbau Modul MD300HB NH-Trennl. ABB 3FB

Innenausbau Modul, CombiLine, montiert im Schrank eingebaut, für Sammelschienensystem 185 mm NH-Lasttrennleisten, Rasteinheit 5 RE = 750 mm, Feldbreite 3 = 750 mm, 180 Platzeinheiten, nutzbare Breite von 600 mm, bestückt mit 12 NH-Sicherungslasttrennleisten NH00, Betriebsmittel Fabrikat: ABB, InLine II ZHBM, für Sammelschienensystem 3-polig, Ausrichtung Sammelschienen: horizontal, mit Sammelschienenhalter ZX522, Sammelschienenmittenabstand: 185 mm, für maximal 3 Cu-Schienen, (Sammelschienen müssen separat bestellt werden), Bemessungsstrom In max. 850 A, Abdeckungen aus Kunststoff, 90 Grad Druck-Drehverschluss, RAL 7035, Ausführung der Abdeckung: mit Ausschnitt, einsetzbar ab einer Schranktiefe von 275 mm, WR Montagegerüst muss separat bestellt werden

Technische Details
Polzahl	3
Anzahl der NH-Sicherungslasttrenner	12
Mitschaltender Neutralleiter	nein
Bemessungsstrom	850 A
Montageart	Sammelschienensystem
Baugröße	NH00
Mit Abdeckung	ja
Höhe	750 mm
Breite	750 mm
Tiefe	192 mm

Lieferumfang:
1 x Verteilerbaugruppe (Innenausbau Modul)\n12 x NH-Sicherungslasttrennleiste NH00 (ABB InLine II ZHBM)\nSammelschienenhalter ZX522\nAbdeckungen
