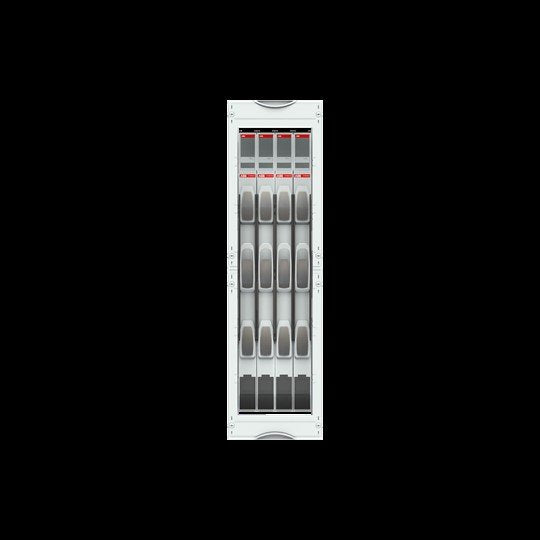

Striebel&John - Verteilerbaugruppe NH-Sicherungssysteme Innenausbau Modul MD100EB NH-Trennl. ABB 1FB

Innenausbau Modul, CombiLine, montiert im Schrank eingebaut, für Sammelschienensystem 185 mm NH-Lasttrennleisten, Rasteinheit 6 RE = 900 mm, Feldbreite 1 = 250 mm, 60 Platzeinheiten, nutzbare Breite von 150 mm, bestückt mit 4 NH-Sicherungslasttrennleisten NH00, Betriebsmittel Fabrikat: ABB, InLine II ZHBM + EFM, für Sammelschienensystem 3-polig, Ausrichtung Sammelschienen: horizontal, mit Sammelschienenhalter ZX522, Sammelschienenmittenabstand: 185 mm, für maximal 3 Cu-Schienen, (Sammelschienen müssen separat bestellt werden), Bemessungsstrom In max. 850 A, Abdeckungen aus Kunststoff, 90 Grad Druck-Drehverschluss, RAL 7035, Ausführung der Abdeckung: mit Ausschnitt, einsetzbar ab einer Schranktiefe von 275 mm, WR Montagegerüst muss separat bestellt werden

Technische Details
Polzahl	3
Anzahl der NH-Sicherungslasttrenner	4
Mitschaltender Neutralleiter	nein
Bemessungsstrom	850 A
Montageart	Sammelschienensystem
Baugröße	NH00
Mit Abdeckung	ja
Höhe	900 mm
Breite	250 mm
Tiefe	159,5 mm

Lieferumfang:
1 x Verteilerbaugruppe NH-Sicherungssysteme Innenausbau Modul MD100EB (bestückt mit 4 x NH-Sicherungslasttrennleiste NH00, Fabrikat ABB)
