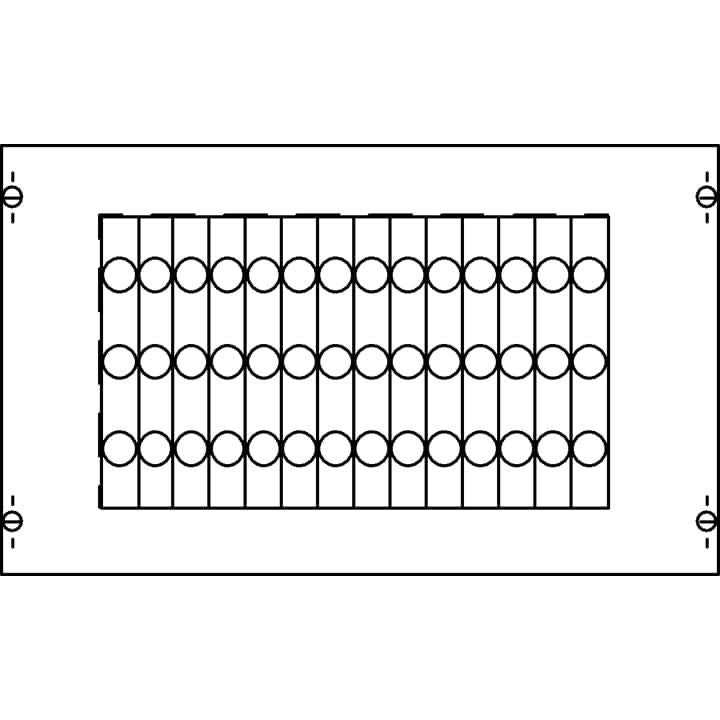

Striebel&John - Verteilerbaugruppe D-Schraubsicherungssysteme Kombi-Set ED20EA

Innenausbausystem, Kombi-Sets, montiert auf EDF-Profil, für Sammelschienensystem mit Betriebsmittel, Rasteinheit 2 RE = 300 mm, Feldbreite 2 = 500 mm, 48 Platzeinheiten, bestückt mit 14 Reitersicherungssockel D02, Betriebsmittel Fabrikat: ABB, ZE60, mit Sammelschienensystem 3-polig, Ausrichtung Sammelschienen: horizontal, mit Sammelschienenhalter ZB5, Sammelschienenmittenabstand: 60 mm, mit 3 Cu-Schienen, Bemessungsstrom In max. 250 A, Abdeckungen aus Kunststoff, 90 Grad Druck-Drehverschluss, RAL 7035, Ausführung der Abdeckung: mit Ausschnitt, einsetzbar ab einer Schranktiefe von 200 mm, Kombi-Sets werden oben oder unten am Verteilerfeld eingesteckt und auf der anderen Seite am Schrank befestigt. Die EDF-Profilschienen und Feldverbinder sind im Lieferumfang enthalten.

Technische Details
Polzahl	3
Anzahl der Drehstromkreise 25 A	3
Montageart Schienensystem	horizontal
Montageart des D-Sicherungssockels	Sammelschienensystem
Ausführung Sicherungen	sonstige
Schaltbar	nein
Höhe	300 mm
Breite	500 mm
Tiefe	200 mm
Mit Abdeckung	ja

Lieferumfang:
1 x EDF-Profilschienen Feldverbinder
