Striebel&John - Verbindungsleitung für Verteilerfelder Ausrüstsatz ZAZ16E 3pol. 16qmm EEG

Ausrüstsatz zum Umbau eines Zählerplatzes mit der Zählerverdrahtung 16qmm für den Einsatz als Überschusseinspeisung (Dauerstrom 44A).
Der Umbau erfolgt mittels 'Leitungsverlängerung (BKE-I) bzw. Leitungstausch (DPB)'. Leitungslängen passend für Standard BKE-I / DPB Zählerplatz 7RE und DPB Zählerplatz 9RE Zählerplatz oben. Die Trennvorrichtung (Ausschalter für Eigenerzeugung) kann im NAR oder AAR positioniert werden. Bei doppelstöckigen Zählerplätzen ist nach VDE-AR-N 4100 pro Feldbreite nur ein Zählerfeld nutzbar.

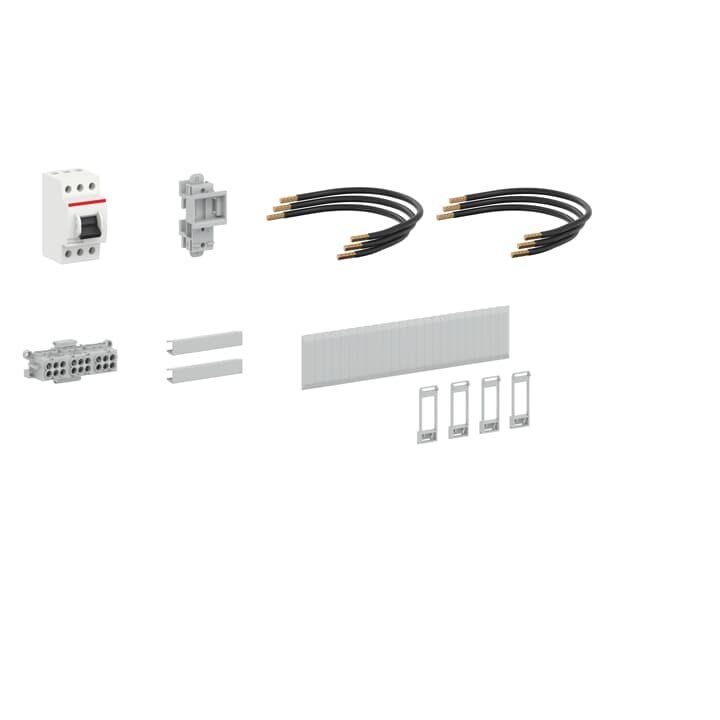

Im Lieferumfang enthalten:
1x Ausschalter E463/3KB, 3-polig, 63A
1x Hauptleitungsabzweigklemme 3-polig, 25/16qmm (ZK416)
3x Zählerzugangsleitung 16qmm, schwarz (L1-L3)
3x Verbindungsleitung 16qmm, schwarz (L1-L3) von Ausschalter zu Hauptleitungsabzweigklemme
1x Gerätebock (ZB3) für Sammelschienenmontage
2x Sammelschienenisolierprofil 80mm
1x Verschlussstreifen verriegelbar (ZA235), RAL 7035
1x Montageanleitung

Technische Details
Nennquerschnitt	16 mm²
Polzahl	3
Länge	950 mm

Lieferumfang:
1 x Ausschalter E463/3KB, 3-polig, 63A
1 x Hauptleitungsabzweigklemme 3-polig, 25/16qmm (ZK416)
3 x Zählerzugangsleitung 16qmm, schwarz (L1-L3)
3 x Verbindungsleitung 16qmm, schwarz (L1-L3) von Ausschalter zu Hauptleitungsabzweigklemme
1 x Gerätebock (ZB3) für Sammelschienenmontage

Keine Downloads vorhanden.
