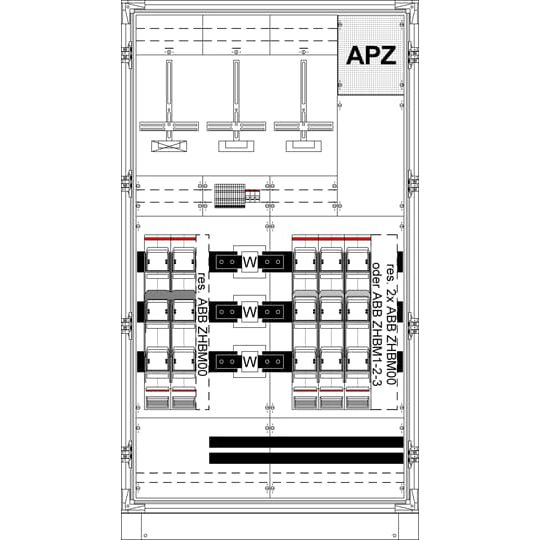

Striebel&John - Leuchte (Schaltschrank) Mess-u.Wandlerschrank KS4226Z

Mess- und Wandlerschrank, Baureihe TriLine, Komplettschrank, mit Zählerkreuz, Montageart: Aufputz, für den Innenbereich, mit Tür, Schutzklasse I (geerdet), Schutzart IP54, geltende Normen: DIN EN 61439-1, VDE 0660-600-1, DIN EN 61439-2, VDE 0660-600-2, Bemessungsbetriebsspannung Ue 415V AC 50/60 Hz, Bemessungsstrom In 585 A, Bemessungsstrom der Schaltgerätekombination InA 800 A, pulverbeschichtet, in RAL 7035, Gehäuse aus Stahlblech, Doppeltür, Abmessungen in mm (H x B x T): 2013 x 1124 x 425, Netzsystem TN-S, 5-polig, Anzahl Reserveplätze 1, Anzahl SG-Plätze 1, Anzahl Wandlerzählerplatz 1, verdrahtet nach den Vorgaben des NB, Spannungspfad 3 LS-Schalter B10/25kA Überspannungskategorie 3, Lastbereich: Sammelschienensystem Cu-Schienen 80 x 10 mm 5-polig, Trennstelle vor dem Wandler 2 Sicherungslastleisten NH3/630 A gekoppelt, Wandlerbereich Wandlerauflage mit herausnehmbarer, vernickelter Wandlerlasche 250 x 50 x 12 mm, Ritz: EKS 79-05, EKS 95-06, EKSO 85, EKSO 105, EKSO 161, EKSO 361, EKSS 84, EKSS 85, EKSS 104, EKSS 105, EKSS 152, EKSS 352, MBS: EASK 51.4, EASK 51.6, EASK 61.4, EASK 61.6 (Beistellung NB), Trennstelle nach dem Wandler 3 Sicherungslastleisten NH2/400 A, PE+N-Schiene Cu 40 x 10 mm, Rasteinheit 12 RE, Bauhöhe 8, Feldbreite 4, Platzeinheiten 576, Abdeckungen aus Kunststoff, plombierbarer Schnellverschluss, RAL 7035

Technische Details

Lieferumfang:
1 x Mess- und Wandlerschrank (Komplettschrank)
