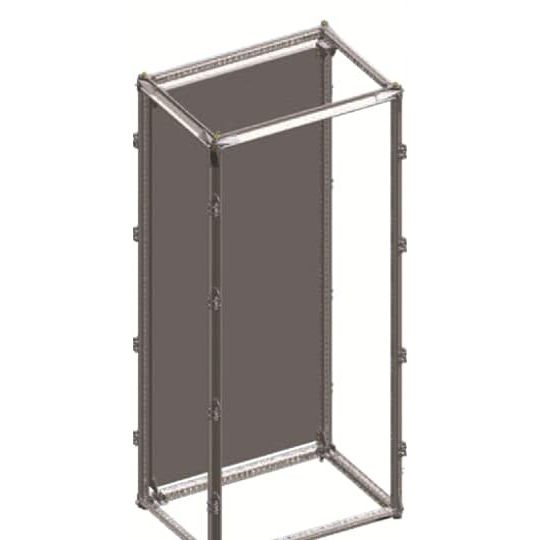

Reihenschaltschrank-Gerüst, Standschrank, Baureihe TriLine, Gerüst mit Rückwand, Montageart: Aufputz, für den Innenbereich, mit Tür, Schutzklasse I (geerdet), geltende Normen: DIN EN 61439-1, VDE 0660-600-1, DIN EN 61439-2, VDE 0660-600-2, DIN EN 61439-3, VDE 0660-600-3, Rahmen aus verzinktem Stahlblech, 36-fach profiliert, Außenverkleidung aus Stahlblech pulverbeschichtet, in RAL 7035, Lieferung ohne Tür, Tür gemäß separater Konfiguration, Leitungseinführung über Flanschöffnung im Deck- oder Bodenblech gem. Konfiguration, Abmessungen in mm (H x B x T): 1913 x 364 x 425, Bauhöhe 8, Feldbreite 1, vorbereitet für den Ausbau mit CombiLine-Modulen auf WR-Montagegerüst oder Montageplatten
| Technische Details |
|---|
| Montageart |
Bodenaufstellung |
| Art der Abdeckung |
ohne |
| Ausführung Deckel |
mit Ausschnitt |
| Art der Tür |
ohne |
| Transparenter Deckel/Tür |
nein |
| Mit Schloss |
nein |
| Nennstrom (In) |
6300 A |
| Höhe |
1913 mm |
| Breite |
364 mm |
| Tiefe |
425 mm |
| Einbautiefe |
313 mm |
| Innentiefe |
421 mm |
| Materialstärke Gehäuse |
1,5 mm |
| Materialstärke Tür/Deckel |
1,5 mm |
| Farbe |
grau |
| RAL-Nummer |
7035 |
| Anzahl der Module |
144 |
| Anzahl der Reihen |
12 |
| Breite in Teilungseinheiten |
12 |
| Anzahl der Öffnungen für Flanschplatten |
1 |
| Anbaumöglichkeit |
ja |
| Anzahl der Leitungseinführungen |
49 |
| Werkstoff des Gehäuses |
Stahl |
| Oberflächenschutz |
pulverbeschichtet |
| Mit Montageplatte |
nein |
| Geeignet für Außengebrauch |
nein |
| Geeignet für Blitzschutz |
nein |
| Schutzart (IP) |
sonstige |
| Schutzart (NEMA) |
sonstige |
| Schutzklasse |
I |
| Schlagfestigkeit |
IK10 |
| Funktionserhalt |
ohne |
| Deckel mit Überdruckentlastung |
nein |
Lieferumfang:
1 x Reihenschaltschrank-Gerüst mit Rückwand (ohne Tür)
