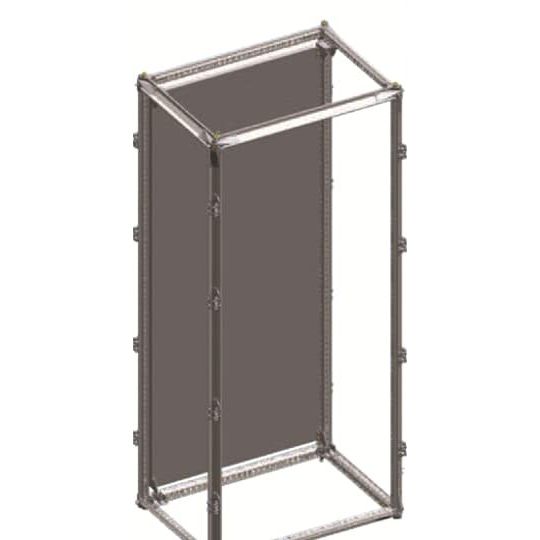

Striebel&John - Leergehäuse Gerüst 4/10RG4 mit Rückw. B4/H10/T4

Reihenschaltschrank-Gerüst, Standschrank, Baureihe TriLine, Gerüst mit Rückwand, Montageart: Aufputz, für den Innenbereich, mit Tür, Schutzklasse I (geerdet), geltende Normen: DIN EN 61439-1, VDE 0660-600-1, DIN EN 61439-2, VDE 0660-600-2, DIN EN 61439-3, VDE 0660-600-3, Rahmen aus verzinktem Stahlblech, 36-fach profiliert, Außenverkleidung aus Stahlblech pulverbeschichtet, in RAL 7035, Lieferung ohne Tür, Tür gemäß separater Konfiguration, Leitungseinführung über Flanschöffnung im Deck- oder Bodenblech gem. Konfiguration, Abmessungen in mm (H x B x T): 2213 x 1114 x 425, Bauhöhe 10, Feldbreite 1, vorbereitet für den Ausbau mit CombiLine-Modulen auf WR-Montagegerüst oder Montageplatten

Technische Details
Montageart	Bodenaufstellung
Art der Abdeckung	ohne
Ausführung Deckel	mit Ausschnitt
Art der Tür	ohne
Transparenter Deckel/Tür	nein
Mit Schloss	nein
Nennstrom (In)	6300 A
Höhe	2213 mm
Breite	1114 mm
Tiefe	425 mm
Einbautiefe	313 mm
Innentiefe	421 mm
Materialstärke Gehäuse	1,5 mm
Materialstärke Tür/Deckel	1,5 mm
Farbe	grau
RAL-Nummer	7035
Anzahl der Module	672
Anzahl der Reihen	14
Breite in Teilungseinheiten	48
Anzahl der Öffnungen für Flanschplatten	4
Anbaumöglichkeit	ja
Anzahl der Leitungseinführungen	196
Werkstoff des Gehäuses	Stahl
Oberflächenschutz	pulverbeschichtet
Mit Montageplatte	nein
Geeignet für Außengebrauch	nein
Geeignet für Blitzschutz	nein
Schutzart (IP)	sonstige
Schutzart (NEMA)	sonstige
Schutzklasse	I
Schlagfestigkeit	IK10
Funktionserhalt	ohne
Deckel mit Überdruckentlastung	nein

Lieferumfang:
1 x Striebel&John - Leergehäuse Gerüst 4/10RG4 mit Rückwand
