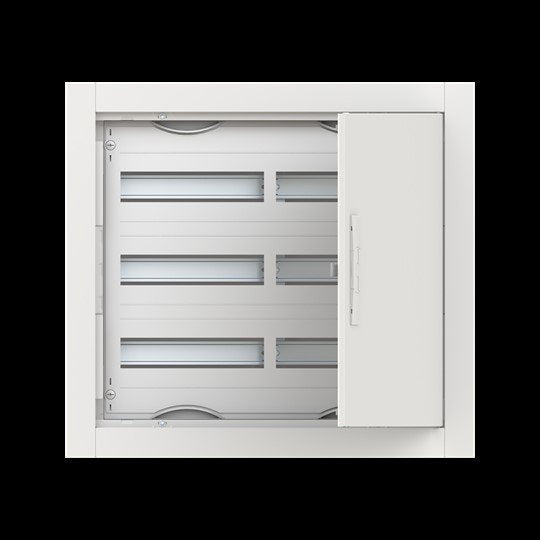

Striebel&John - Installationskleinverteiler Kleinverteiler UP CU23V

Die Kleinverteiler der Baureihe ComfortLine Compact Unterputz sind für die Unterputz/ - Hohlwand-montage ausgelegt. Sie überzeugen mit vielen neuen und einzigartigen technischen Features.
So ermöglicht ein Reihenabstand von 125 mm eine einfache und effiziente Installation der Reiheneinbaugeräte. Durch die QMS-Rasttechnik kann der Ausbau mit Verteilerfelder und Kombi-Sets individuell nach Kundenwunsch realisiert werden. Die Gehäuse werden mit Blendrahmen und Tür ausgeliefert. Das dezente Design vom Blendrahmen ermöglicht nur einen Wandauftrag von nur 15 mm, der integrierte Putzausgleich passt den Kleinverteiler zudem an jede Umgebung an. Durch die geringe Einbautiefe von 110 mm können die Kleinverteiler mit einfacher Beplankung leicht in Hohlwände montiert werden. Ein spezielles Hohlwandset vereinfacht und beschleunigt den Einbau in Hohlwände deutlich und macht jeden Kleinverteiler zu einem Hohlwandverteiler. Die Gehäuse verfügen oben, unten, seitlich sowie rückwärtig über Vorprägungen zur Leitungseinführung. Der serienmäßige herausnehmbare Leitungseinführungsschieber vereinfacht und beschleunigt die Verdrahtung deutlich.

Technische Details
Montageart	Unterputz
Anzahl der Reihen	3
Breite in Teilungseinheiten	24
Art der Abdeckung	Tür
Ausführung Deckel	geschlossen
Art der Tür	einfach
Transparenter Deckel/Tür	nein
Signaldurchlassende Tür	nein
Mit Schloss	ja
Art der Schließung	sonstige
Werkstoff des Gehäuses	Stahl
Einbautiefe	110 mm
Einbauhöhe	542 mm
Einbaubreite	557 mm
Innentiefe	76 mm
Erdungsklemmenblock	ja
Neutralleiterklemmenblock	ja
DIN-Schiene	ja
Mit Montageplatte	nein
Anbaumöglichkeit	nein
EMV-Ausführung	nein
Farbe	weiß
RAL-Nummer	9016
Schutzart (IP)	IP30
Höhe	564 mm
Breite	615 mm
Tiefe	125 mm

Lieferumfang:
1 x Striebel&John - Installationskleinverteiler Kleinverteiler UP CU23V
