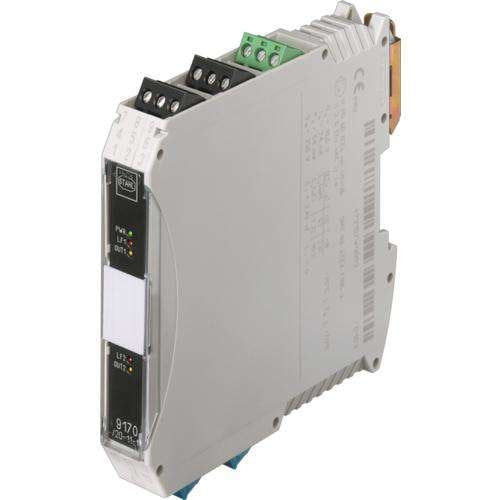

Schaltverstärker, Feldstromkreis Ex i, explosionsgeschützt, Typ: 9170/21-14-12s, Anzahl der Kanäle: 2, Anschlussart: Schraubklemme, Ausgang pro Kanal: 1 Elektronikausgang LFT, LFD Relais: Ja, Leitungsfehlertransparenz: Ja, Nennstrom: 40 mA, Hilfsenergie: 24 V DC, SIL: 2, Umgebungstemperatur min.: -20 °C, Umgebungstemperatur max.: +70 °C, Max. Spannung Uo: 9,6 V, Max. Strom Io: 10 mA, Max. Leistung Po: 24 mW, Einsatzbereich (Zonen): 2, Gasexplosionsschutz :, II 3 (1) G Ex ec nC [ia Ga] IIC T4 Gc, Staubexplosionsschutz: II (1) D [Ex ia Da] IIIC, Schlagwetterschutz: I (M1) [Ex ia Ma] I, Für weitere Info siehe: r-stahl.com Webcode 9170A
| Technische Details |
|---|
| Art der Spannungsversorgung |
aktiv |
| Bemessungsversorgungsspannung bei AC |
0 V |
| Bemessungsbetriebsfrequenz |
0 Hz |
| Bemessungsversorgungsspannung bei DC |
24 V |
| Anzahl der Eingänge nach NAMUR |
2 |
| Anzahl der Eingänge, potentialfrei |
2 |
| Schaltspannung |
35 V |
| Schaltstrom |
0,05 A |
| Schaltleistung |
1,75 VA |
| Schaltfrequenz |
10 Hz |
| Anzahl der Kanäle |
2 |
| Anzahl der Ausgangskreise Transistor npn |
2 |
| Störmeldeausgang |
ja |
| Eigensicher nach EN 60947-5-6 NAMUR |
nein |
| Galvanische Trennung zwischen den Eingängen |
ja |
| Galvanische Trennung zwischen Eingang und Ausgang |
ja |
| Galvanische Trennung zwischen Ausgang zu Ausgang |
ja |
| Galvanische Trennung zwischen Versorgungsspannung und allen anderen Stromkreisen |
ja |
| Geeignet für Sicherheitsfunktionen |
ja |
| SIL nach IEC 61508 |
2 |
| Performance Level nach EN ISO 13849-1 |
ohne |

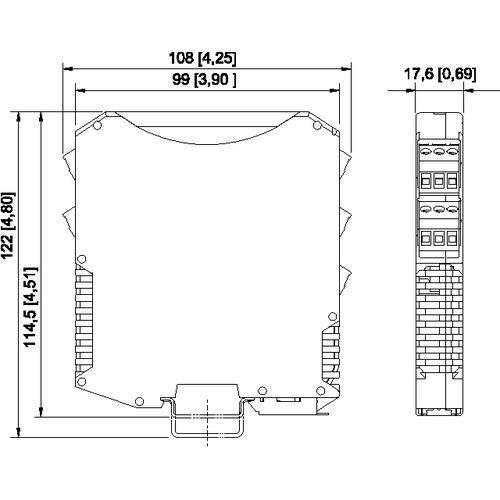

| Breite |
17,6 mm |
| Höhe |
108 mm |
| Eingangsspannungs-Toleranz |
0,25 % |
| Leistungsaufnahme |
0,96 W |
| Betriebstemperatur |
-20..70 °C |
| Gerätebauform |
Einbaugerät |
| Ausführung des elektrischen Anschlusses |
Schraubanschluss |
| Montageart |
Schnappbefestigung Tragschiene |
| Tiefe |
114,5 mm |
| Schutzart (IP) |
IP20 |
Lieferumfang:
1 x Stahl - Trennschaltverstärker Schaltverstärker 203153 Digital Eingang
