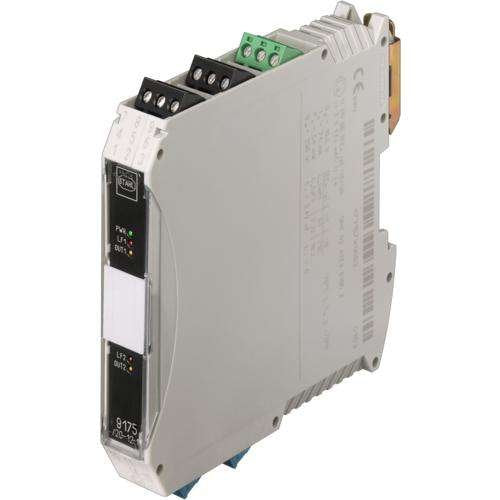

Stahl - Trennschaltverstärker Binärausgabe 9175/10-16-11s Digital Ausgang

Binärausgabe, Feldstromkreis Ex i, explosionsgeschützt, Typ: 9175/10-16-11s, Anzahl der Kanäle: 1, Anschlussart: Schraubklemme, Eingang: gem. EN 61131-2, Ausgang Leerlaufspannung Ua: 25,00 V, Max. Ausgangsstrom Ia max: 35 mA, Max. Spannung Uo: 27,6 V, Max. Strom Io (Ex ia): 110 mA, Max. Strom Io (Ex ib): 50 mA, Max. Leistung Po: 760 mW, LFD Relais: Ja, Hilfsenergie Spannungsbereich: 18 ... 31,2 V, SIL: 3, Rastermaß: 17,6 mm, Umgebungstemperatur min.: -20 °C, Umgebungstemperatur max.: +70 °C, Einsatzbereich (Zonen): 2, Gasexplosionsschutz: II 3 (1) G Ex nA nC [ia Ga] IIC T4 Gc, Staubexplosionsschutz: II (1) D [Ex ia Da] IIIC

Technische Details
Art der Spannungsversorgung	aktiv
Bemessungsversorgungsspannung bei AC	0 V
Bemessungsbetriebsfrequenz	0 Hz
Bemessungsversorgungsspannung bei DC	24 V
Schaltspannung	25 V
Schaltstrom	0,035 A
Schaltleistung	0,54 VA
Schaltfrequenz	200 Hz
Anzahl der Kanäle	1
Störmeldeausgang	ja
Galvanische Trennung zwischen den Eingängen	nein
Galvanische Trennung zwischen Eingang und Ausgang	ja
Galvanische Trennung zwischen Ausgang zu Ausgang	nein
Galvanische Trennung zwischen Versorgungsspannung und allen anderen Stromkreisen	ja
Geeignet für Sicherheitsfunktionen	ja
SIL nach IEC 61508	3
Performance Level nach EN ISO 13849-1	ohne

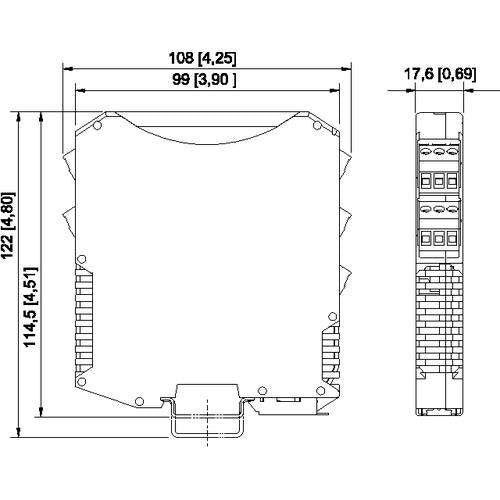

Breite	17,6 mm
Höhe	108 mm
Eingangsspannungs-Toleranz	0 %
Leistungsaufnahme	1,9 W
Betriebstemperatur	-20..70 °C
Gerätebauform	Einbaugerät
Ausführung des elektrischen Anschlusses	Schraubanschluss
Montageart	Schnappbefestigung Tragschiene
Tiefe	114,5 mm
Schutzart (IP)	IP20

Lieferumfang:
1 x Stahl - Trennschaltverstärker Binärausgabe 9175/10-16-11s
