Sicherheitsschalter - 16 A, explosionsgeschützt, Typ: 8146/5-V37-302-00-1510, Ersatz von Typ: 8537/4-303-7001, -, Bemessungsbetriebsspannung AC: 690 V, Bemessungsbetriebsstrom: 16 A, Gehäusematerial: Polyesterharz glasfaserverstärkt, Detaillierte Polzahl: 3-polig, Hilfskontakt Öffner: ohne, Hilfskontakt Schließer: ohne, Zusätzliche Klemme: Hauptkontakt auf Klemmen, Einsatzbereich (Zonen): 1 , 2 , 21 , 22, Gasexplosionsschutz: II 2 G Ex db eb IIC T4 Gb, Staubexplosionsschutz: II 2 D Ex tb IIIC T130 °C Db, Umgebungstemperatur min.: -40 °C, Umgebungstemperatur max.: +60 °C, Besondere Bedingungen für Erweiterte Umgebungstemperatur,, siehe Betriebsanleitung:, Erweiterte Umgebungstemp. min.: -40 °C, Erweiterte Umgebungstemp. max.: +60 °C, Schutzart (IP): IP66, Farbe Griff: gelber Kragen, roter Griff, Kabeleinführung: 2 x M32 Ø 9 ... 21 mm, 1 x M20 Ø 4 ... 13 mm, Zusatzeinrichtung: -, -, -, 0 mm2, 0 mm2
| Technische Details |
|---|
| Ausführung als Hauptschalter |
ja |
| Ausführung als Wartungs-/Reparaturschalter |
ja |
| Ausführung als Sicherheitsschalter |
ja |
| Ausführung als NOT-AUS-Einrichtung |
ja |
| Ausführung als Wendeschalter |
nein |
| Anzahl der Schalter |
1 |
| Max. Bemessungsbetriebsspannung Ue bei AC |
690 V |
| Bemessungsbetriebsspannung |
0..690 V |
| Bemessungsdauerstrom Iu |
16 A |
| Bemessungsdauerstrom bei AC-23, 400 V |
16 A |
| Bemessungsdauerstrom bei AC-21, 400 V |
16 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V |
0 kW |
| Bemessungskurzzeitstromfestigkeit Icw |
0 kA |
| Bemessungsbetriebsleistung bei AC-23, 400 V |
0 kW |
| Schaltleistung bei 400 V |
0 kW |
| Bedingter Bemessungskurzschlussstrom Iq |
0 kA |
| Polzahl |
3 |
| Motorantrieb optional |
nein |
| Motorantrieb integriert |
nein |
| Spannungsauslöser optional |
nein |
| Gerätebauart |
Komplettgerät im Gehäuse |
| Geeignet für Bodenbefestigung |
nein |
| Geeignet für Frontbefestigung 4-Loch |
nein |
| Geeignet für Frontbefestigung Zentral |
nein |
| Geeignet für Verteilereinbau |
nein |
| Geeignet für Zwischenbau |
nein |
| Farbe des Betätigungselements |
grau |
| Ausführung des Betätigungselements |
langer Drehgriff |
| Verriegelbar |
ja |
| Anschlussart Hauptstromkreis |
Kabelklemme |
| Schutzart (IP), frontseitig |
IP66 |
| Schutzart (NEMA) |
4X |
Lieferumfang:

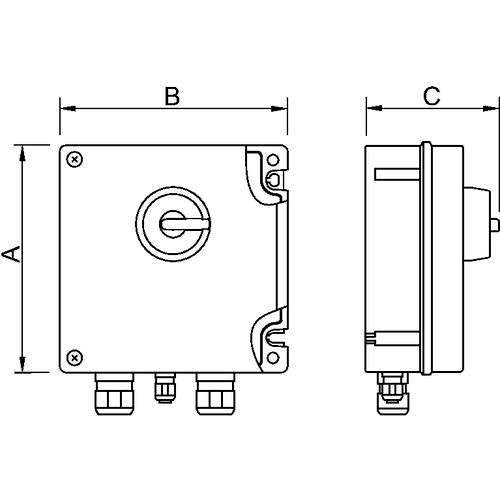

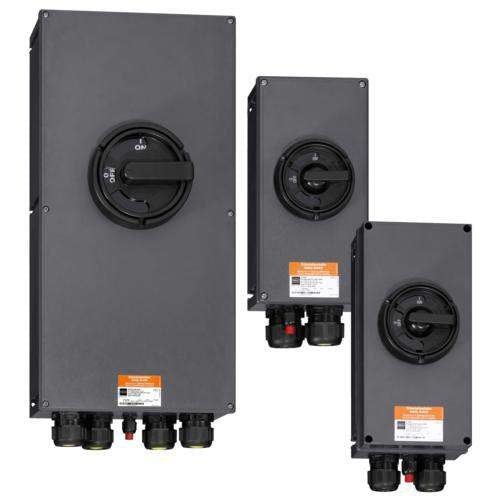

1 x Stahl - Lasttrennschalter Sicherheitsschalter 226354 3 polig 16 A
