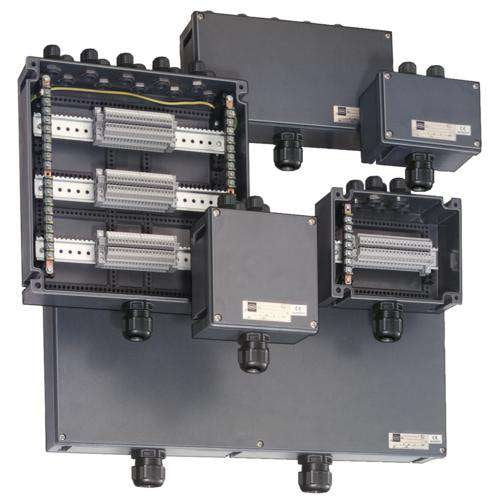

Stahl - Klemmenkasten Ex e 8146/1083-C1163 64x2-Leiter 4mm2

Klemmenkasten Ex e, explosionsgeschützt, Typ : 8146/1083 -C1163, Bemessungsbetriebsspannung AC : 690 V, Anschlussquerschnitt : 4 mm2, Gehäusematerial : Polyesterharz, glasfaserverstärkt, Gehäuse Farbe : dunkelgrau, Abmessungen (B x H x T) : 340,5 x 340,5 x 150 mm, Einsatzbereich (Zonen) : 1 , 2 , 21 , 22, Gasexplosionsschutz :, II 2 G Ex eb IIC T6....T5 Gb, Staubexplosionsschutz :, II 2 D Ex tb IIIC T80 °C ....T95 °C Db, Umgebungstemperatur °C : -30 .... +40 °C, Silikonfrei : Nein, 64 ST Phoenix UT 2-Leiter 4 mm2 grau, 2 ST PE-Schiene 9 x 4 mm2, 2 ST Tragschiene 35 x 238 mm, 22 ST Verschlussstopfen, M20 x 1,5, 8 ST Verschlussstopfen, M25 x 1,5, 1 ST Verschlussstopfen, M40 x 1,5, 1 ST Verschlussstopfen, M50 x 1,5, Für weitere Info siehe : r-stahl.com Webcode 8146A

Technische Details
Anzahl der Anschlussklemmen	64
Max. Leiterquerschnitt	4 mm²

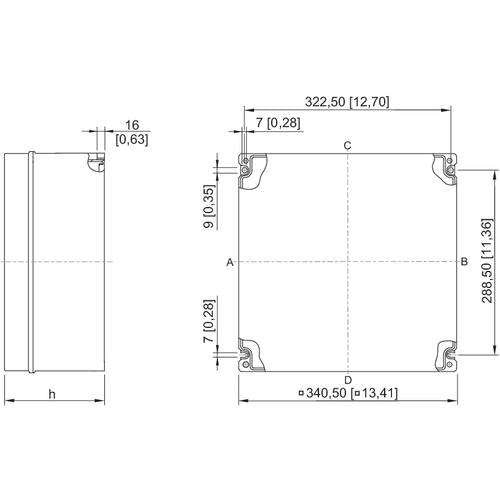

Länge	340,5 mm
Breite	340,5 mm
Tiefe	150 mm
Montageart	Aufputz
Anbaumöglichkeit	nein
Anzahl der Einführungen	32
Art der Einführung	Verschraubung
Werkstoff	Kunststoff
Halogenfrei	ja
Oberflächenschutz	unbehandelt
Farbe	grau
Schutzart (IP)	IP66
Schutzart (NEMA)	4X
Mit Deckel	ja
Deckelbefestigung	geschraubt
Mit transparentem Deckel	nein
Plombierbar	nein
Bemessungsisolationsspannung Ui	690 V
Funktionserhalt	ohne
Einsatztemperatur	-30..40 °C
Schlagfestigkeit	IK10
Explosionsgeprüfte Ausführung	ja
Für Ex-Zone Gas	1, 2
Für Ex-Zone Staub	21, 22

Lieferumfang:
1 x Klemmenkasten Ex e 8146/1083-C1163
64 x Phoenix UT 2-Leiter 4 mm2 grau
2 x PE-Schiene 9 x 4 mm2
2 x Tragschiene 35 x 238 mm
22 x Verschlussstopfen M20 x 1,5

Keine Downloads vorhanden.
