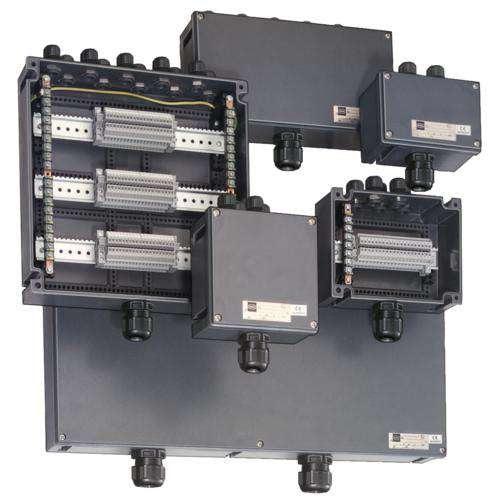

Stahl - Klemmenkasten 8146/1S73-K0108

Klemmenkasten Ex e, explosionsgeschützt, Typ: 8146/1S73 -K0108, Bemessungsbetriebsspannung AC: 690 V, Anschlussquerschnitt: 2,5 mm2, Gehäusematerial: Polyesterharz, glasfaserverstärkt, Gehäuse Farbe: dunkelgrau, Abmessungen (B x H x T): 340,5 x 170 x 150 mm, Einsatzbereich (Zonen): 1 , 2 , 21 , 22, Gasexplosionsschutz :, II 2 G Ex eb IIC T6 Gb, Staubexplosionsschutz :, II 2 D Ex tb IIIC T80 °C Db, Umgebungstemperatur °C: -40 .... +40 °C, Silikonfrei: Nein, 60 ST Phoenix ST 2-Leiter 2,5 mm2 grau, 2 ST PE-Schiene 18 x 4 mm2, 1 ST Tragschiene 35 x 301 mm, 1 ST Kabeleinführung schwarz, M40 Ø 17 ... 28 mm, 30 ST Kabeleinführung schwarz, M16 Ø 4 ... 9 mm, Für weitere Info siehe: r-stahl.com Webcode 8146R

Technische Details
Anzahl der Anschlussklemmen	48
Max. Leiterquerschnitt	2,5 mm²

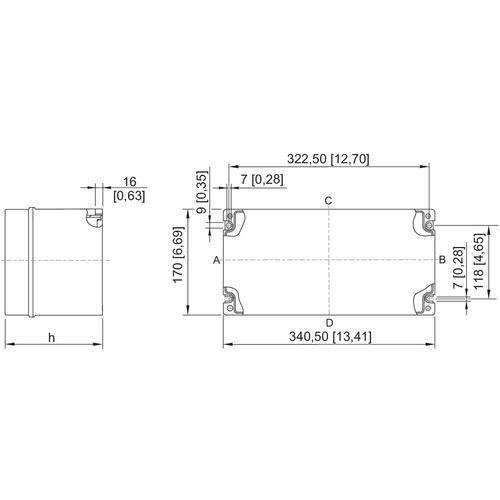

Länge	170 mm
Breite	340,5 mm
Tiefe	150 mm
Montageart	Aufputz
Anbaumöglichkeit	nein
Anzahl der Einführungen	25
Art der Einführung	Verschraubung
Werkstoff	Kunststoff
Farbe	grau
Schutzart (IP)	IP66
Mit Deckel	ja
Deckelbefestigung	geschraubt
Mit transparentem Deckel	nein
Bemessungsisolationsspannung Ui	690 V
Einsatztemperatur	-40..40 °C
Schlagfestigkeit	IK10
Explosionsgeprüfte Ausführung	ja
Für Ex-Zone Gas	1, 2
Für Ex-Zone Staub	21, 22

Lieferumfang:
1 x Klemmenkasten 8146/1S73-K0108
60 x Phoenix ST 2-Leiter 2,5 mm2 grau
2 x PE-Schiene 18 x 4 mm2
1 x Tragschiene 35 x 301 mm
1 x Kabeleinführung M40

Keine Downloads vorhanden.
