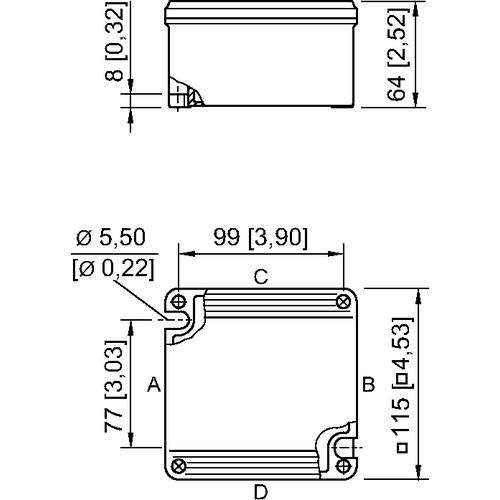

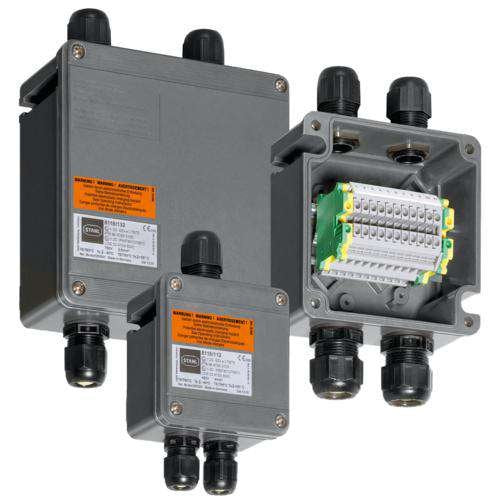

Klemmenkasten Ex i, explosionsgeschützt, Typ: 8118/222-504-0, Bemessungsbetriebsspannung AC: 60 V, Anschlussquerschnitt: 4 mm2, Gehäusematerial: Polyesterharz, glasfaserverstärkt, Gehäuse Farbe: dunkelgrau, Abmessungen (B x H x T): 115 x 115 x 64 mm, Einsatzbereich (Zonen): 1 , 2 , 21 , 22, Gasexplosionsschutz :, II 2 G Ex ia ib IIC T6 Gb, Staubexplosionsschutz :, II 2 D Ex tb IIIC T80 °C Db, Umgebungstemperatur °C: -40 .... +75 °C, Silikonfrei: Nein, 9 ST Phoenix UT 4 BU 2-Leiter 4 mm2 blau, 2 ST Phoenix UT 4 2-Leiter 4 mm2 grau, 1 ST Tragschiene 35 x 50 mm, 3 ST 8161/8-M25-1707 (lose beigelegt) Kabelverschraubung Polyamid bu, Einführung 1 Klemmber.: 7,0 - 17,0 mm, 2 ST 8290/3-M25 (lose beigelegt) Verschlussstopfen Polyamid, Einführung 2 Klemmber.: 0,0 mm
| Technische Details |
| Anzahl der Anschlussklemmen |
9 |
| Max. Leiterquerschnitt |
4 mm² |
| Länge |
115 mm |
| Breite |
115 mm |
| Tiefe |
64 mm |
| Montageart |
Aufputz |
| Anbaumöglichkeit |
nein |
| Anzahl der Einführungen |
5 |
| Art der Einführung |
Verschraubung |
| Werkstoff |
Kunststoff |
| Halogenfrei |
nein |
| Oberflächenschutz |
unbehandelt |
| Farbe |
grau |
| Schutzart (IP) |
IP66 |
| Schutzart (NEMA) |
4X |
| Mit Deckel |
ja |
| Deckelbefestigung |
geschraubt |
| Mit transparentem Deckel |
nein |
| Plombierbar |
nein |
| Bemessungsisolationsspannung Ui |
60 V |
| Funktionserhalt |
ohne |
| Einsatztemperatur |
-40..75 °C |
| Schlagfestigkeit |
IK10 |
| Explosionsgeprüfte Ausführung |
ja |
| Für Ex-Zone Gas |
1, 2 |
| Für Ex-Zone Staub |
21, 22 |
Lieferumfang:
1 x Klemmenkasten 8118/222-504-0
9 x Phoenix UT 4 BU 2-Leiter 4 mm2 blau
2 x Phoenix UT 4 2-Leiter 4 mm2 grau
1 x Tragschiene 35 x 50 mm
3 x Kabelverschraubung 8161/8-M25-1707 Polyamid blau
