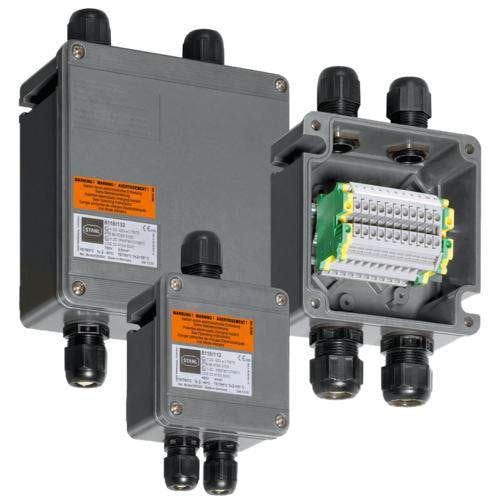

Stahl - Klemmenkasten 8118/132-542-0

Klemmenkasten Ex e, explosionsgeschützt, Typ: 8118/132-542-0, Bemessungsbetriebsspannung AC: 690 V, Anschlussquerschnitt: 4 mm2, Gehäusematerial: Polyesterharz, glasfaserverstärkt, Gehäuse Farbe: dunkelgrau, Abmessungen (B x H x T): 145 x 145 x 71 mm, Einsatzbereich (Zonen): 1 , 2 , 21 , 22, Gasexplosionsschutz :, II 2 G Ex eb IIC T6....T5 Gb, Staubexplosionsschutz :, II 2 D Ex tb IIIC T80 °C ....T95 °C Db, Umgebungstemperatur °C: -40 .... +40 °C, Silikonfrei: Nein, 11 ST Phoenix UT 4 2-Leiter 4 mm2 grau, 2 ST Phoenix USLKG 5 2-Leiter 4 mm2 grün-gelb, 1 ST Tragschiene 35 x 50 mm, 4 ST 8161/7-M25-1707 (lose beigelegt) Kabelverschraubung Polyamid bk, Einführung 1 Klemmber.: 7,0 - 17,0 mm, 2 ST 8290/3-M25 (lose beigelegt) Verschlussstopfen Polyamid, Einführung 2 Klemmber.: 0,0 mm

Technische Details
Anzahl der Anschlussklemmen	11
Max. Leiterquerschnitt	4 mm²

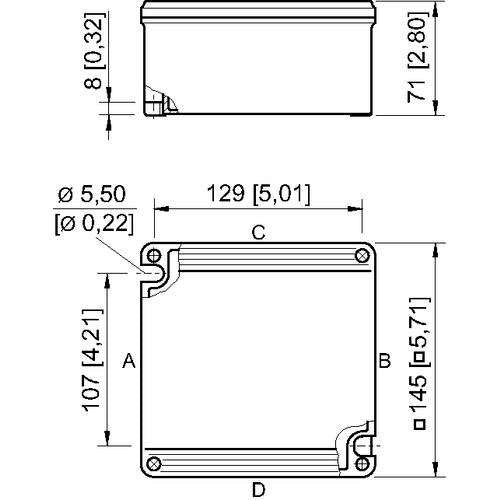

Länge	145 mm
Breite	145 mm
Tiefe	71 mm
Montageart	Aufputz
Anbaumöglichkeit	nein
Anzahl der Einführungen	6
Art der Einführung	Verschraubung
Werkstoff	Kunststoff
Halogenfrei	nein
Oberflächenschutz	unbehandelt
Farbe	grau
Schutzart (IP)	IP66
Schutzart (NEMA)	4X
Mit Deckel	ja
Deckelbefestigung	geschraubt
Mit transparentem Deckel	nein
Plombierbar	nein
Bemessungsisolationsspannung Ui	690 V
Funktionserhalt	ohne
Einsatztemperatur	-40..55 °C
Schlagfestigkeit	IK10
Explosionsgeprüfte Ausführung	ja
Für Ex-Zone Gas	1, 2
Für Ex-Zone Staub	21, 22

Lieferumfang:
1 x Klemmenkasten 8118/132-542-0
11 x Phoenix UT 4 2-Leiter 4 mm2 grau
2 x Phoenix USLKG 5 2-Leiter 4 mm2 grün-gelb
1 x Tragschiene 35 x 50 mm
4 x 8161/7-M25-1707 Kabelverschraubung Polyamid bk
