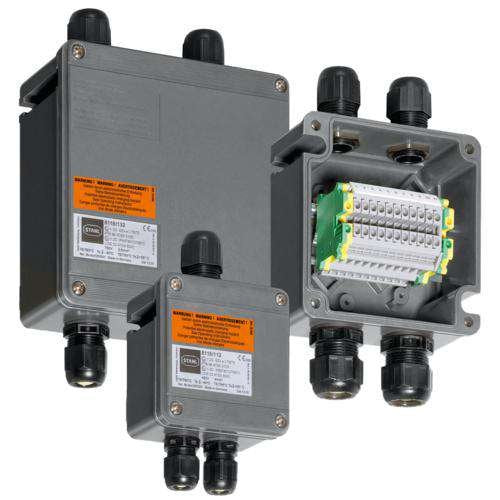

Stahl - Klemmenkasten 8118/122-331-GB

Klemmenkasten Ex e mit Erdungsplatte, explosionsgeschützt, Typ: 8118/122-331-GB, Bemessungsbetriebsspannung AC: 690 V, Anschlussquerschnitt: 2,5 mm2, Gehäusematerial: Polyesterharz, glasfaserverstärkt, Gehäuse Farbe: dunkelgrau, Abmessungen (B x H x T): 115 x 115 x 64 mm, Einsatzbereich (Zonen): 1 , 2 , 21 , 22, Gasexplosionsschutz :, II 2 G Ex eb IIC T5....T4 Gb, Staubexplosionsschutz :, II 2 D Ex tb IIIC T95 °C ....T130 °C Db, Umgebungstemperatur °C: -50 .... +55 °C, Silikonfrei: Nein, 6 ST Weidmüller WDU 2,5 2-Leiter 2,5 mm2 beige, 2 ST Weidmüller WPE 4 2-Leiter 4 mm2 grün-gelb, 1 ST Tragschiene 35 x 50 mm, 2 ST 8290/3-M20 Verschlussstopfen Polyamid, Einführung 1 Klemmber.: 0,0 mm, 2 ST Durchgangsbohrung ohne Leitungseinführung

Technische Details
Anzahl der Anschlussklemmen	6
Max. Leiterquerschnitt	2,5 mm²

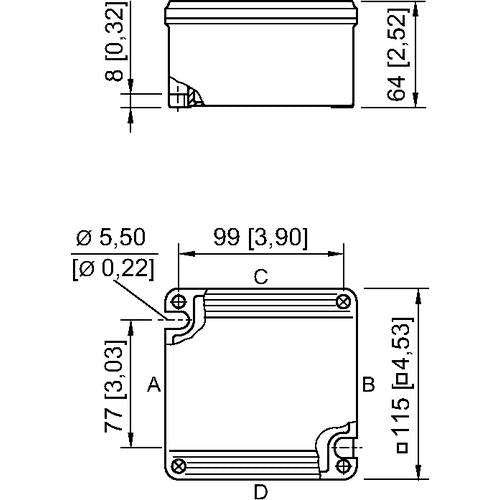

Länge	115 mm
Breite	115 mm
Tiefe	64 mm
Montageart	Aufputz
Anbaumöglichkeit	nein
Anzahl der Einführungen	2
Art der Einführung	Verschraubung
Werkstoff	Kunststoff
Halogenfrei	nein
Oberflächenschutz	unbehandelt
Farbe	grau
Schutzart (IP)	IP66
Schutzart (NEMA)	4X
Mit Deckel	ja
Deckelbefestigung	geschraubt
Mit transparentem Deckel	nein
Plombierbar	nein
Bemessungsisolationsspannung Ui	690 V
Funktionserhalt	ohne
Einsatztemperatur	-50..55 °C
Schlagfestigkeit	IK10
Explosionsgeprüfte Ausführung	ja
Für Ex-Zone Gas	1, 2
Für Ex-Zone Staub	21, 22

Lieferumfang:
1 x Klemmenkasten 8118/122-331-GB
6 x Weidmüller WDU 2,5 2-Leiter 2,5 mm2 beige
2 x Weidmüller WPE 4 2-Leiter 4 mm2 grün-gelb
1 x Tragschiene 35 x 50 mm
2 x 8290/3-M20 Verschlussstopfen Polyamid
