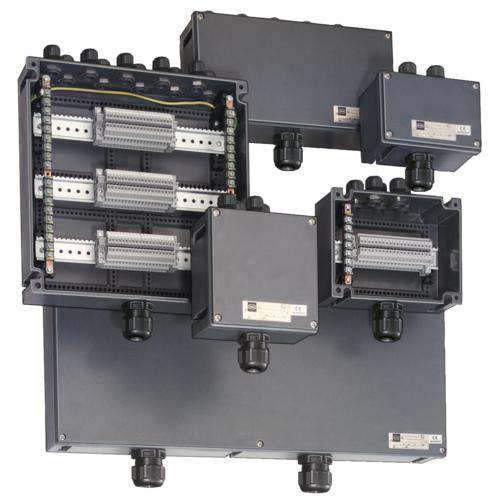

Stahl - Klemmenkasten Exe-Klemmenkasten 273392

Klemmenkasten Ex e, explosionsgeschützt, Typ : 8146/1S71 -C2311, Bemessungsbetriebsspannung AC : 550 V, Anschlussquerschnitt : 2,5 mm2, Gehäusematerial : Polyesterharz, glasfaserverstärkt, Gehäuse Farbe : dunkelgrau, Abmessungen (B x H x T) : 340,5 x 170 x 91 mm, Einsatzbereich (Zonen) : 1 , 21, Gasexplosionsschutz :, II 2 G Ex eb IIC T6 Gb, Staubexplosionsschutz :, II 2 D Ex tb IIIC T80 °C Db, Umgebungstemperatur °C : -20 .... +40 °C, Silikonfrei : Nein, 38 ST WAGO 2002 2-Leiter 2,5 mm2 grau, 1 ST WAGO 2004 2-Leiter 4 mm2 grün-gelb, 1 ST Phoenix USLKG 2-Leiter 16 mm2 grün-gelb, 1 ST Tragschiene 35 x 301 mm, 1 ST Kabelverschr. Messing vernick. mit EMV, M40 Ø 17 ... 28 mm, 16 ST Kabelverschr. Messing vernick. with EMV, M20 Ø 6 ... 13 mm, Messingplatte, Für weitere Info siehe : r-stahl.com Webcode 8146A

Technische Details
Anzahl der Anschlussklemmen	40
Max. Leiterquerschnitt	2,5 mm²
Länge	170 mm
Breite	340,5 mm
Tiefe	91 mm
Montageart	Aufputz
Anbaumöglichkeit	nein
Anzahl der Einführungen	17
Art der Einführung	Verschraubung
Werkstoff	Kunststoff
Halogenfrei	ja
Oberflächenschutz	unbehandelt
Farbe	grau
Schutzart (IP)	IP66
Schutzart (NEMA)	4X
Mit Deckel	ja
Deckelbefestigung	geschraubt
Mit transparentem Deckel	nein
Plombierbar	nein
Bemessungsisolationsspannung Ui	550 V
Funktionserhalt	ohne
Einsatztemperatur	-20..40 °C
Schlagfestigkeit	IK10
Explosionsgeprüfte Ausführung	ja
Für Ex-Zone Gas	1, 2
Für Ex-Zone Staub	21, 22

Lieferumfang:
1 x Klemmenkasten 8146/1S71-C2311
38 x WAGO 2002 2-Leiter 2,5 mm2 grau
1 x WAGO 2004 2-Leiter 4 mm2 grün-gelb
1 x Phoenix USLKG 2-Leiter 16 mm2 grün-gelb
1 x Tragschiene 35 x 301 mm

Keine Downloads vorhanden.
