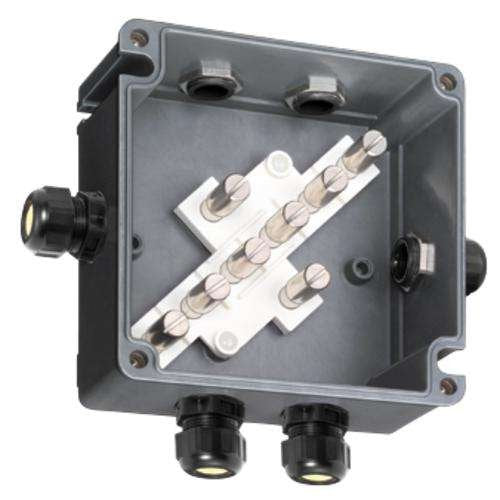

Stahl - Klemmenkasten Abzweigdose Ex e 8118/131-811

Abzweigdose Ex e, explosionsgeschützt, Typ: 8118/131-811, Bemessungsbetriebsspannung AC: 750 V, Anschlussquerschnitt: 10 mm2, Gehäusematerial: Polyesterharz, glasfaserverstärkt, Gehäuse Farbe: dunkelgrau, Abmessungen (B x H x T): 145 x 145 x 71 mm, Einsatzbereich (Zonen): 1 , 2 , 21 , 22, Gasexplosionsschutz :, II 2 G Ex eb IIC T6....T5 Gb, Staubexplosionsschutz :, II 2 D Ex tb IIIC T80 °C ....T95 °C Db, Umgebungstemperatur °C: -60 .... +40 °C, Silikonfrei: Nein, 8 ST Mantelklemme 10 mm2, 4 ST 8161/7-M32-2109-LT (lose beigelegt) Kabelverschraubung Polyamid, Einführung 1 Klemmber.: 9,0 - 21,0 mm, 2 ST 8290/3-M32 (lose beigelegt) Verschlussstopfen Polyamid, Einführung 2 Klemmber.: 0,0 mm

Technische Details
Anzahl der Anschlussklemmen	8
Max. Leiterquerschnitt	10 mm²

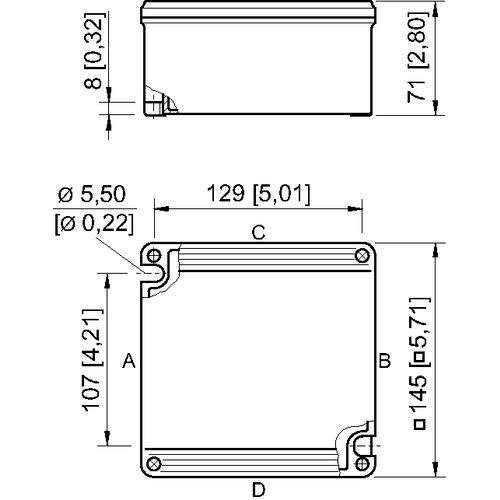

Länge	145 mm
Breite	145 mm
Tiefe	71 mm
Materialstärke Gehäuse	0 mm
Montageart	Aufputz
Anbaumöglichkeit	nein
Anzahl der Einführungen	6
Art der Einführung	Verschraubung
Werkstoff	Kunststoff
Halogenfrei	ja
Oberflächenschutz	unbehandelt
Farbe	grau
Schutzart (IP)	IP66
Schutzart (NEMA)	4X
Mit Deckel	ja
Deckelbefestigung	geschraubt
Mit transparentem Deckel	nein
Plombierbar	nein
Bemessungsisolationsspannung Ui	750 V
Funktionserhalt	ohne
Einsatztemperatur	-60..40 °C
Schlagfestigkeit	IK10
Explosionsgeprüfte Ausführung	ja
Für Ex-Zone Gas	1, 2
Für Ex-Zone Staub	21, 22

Lieferumfang:
1 x Klemmenkasten 8118/131-811
8 x Mantelklemme 10 mm2
4 x Kabelverschraubung 8161/7-M32-2109-LT (lose beigelegt)
2 x Verschlussstopfen 8290/3-M32 (lose beigelegt)
