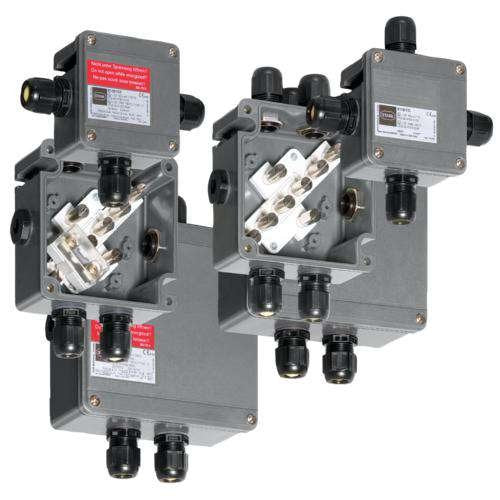

Stahl - Klemmenkasten Abzweigdose Ex e 8118/111-401

Abzweigdose Ex e, explosionsgeschützt, Typ: 8118/111-401, Bemessungsbetriebsspannung AC: 550 V, Anschlussquerschnitt: 4 mm2, Gehäusematerial: Polyesterharz, glasfaserverstärkt, Gehäuse Farbe: dunkelgrau, Abmessungen (B x H x T): 85 x 85 x 55 mm, Einsatzbereich (Zonen): 1 , 2 , 21 , 22, Gasexplosionsschutz :, II 2 G Ex eb IIC T6....T5 Gb, Staubexplosionsschutz :, II 2 D Ex tb IIIC T80 °C ....T95 °C Db, Umgebungstemperatur °C: -60 .... +40 °C, Silikonfrei: Nein, 4 ST Mantelklemme 4 mm2, 2 ST 8161/7-M20-1304-LT (lose beigelegt) Kabelverschraubung Polyamid, Einführung 1 Klemmber.: 4,0 - 13,0 mm, 1 ST 8290/3-M20 (lose beigelegt) Verschlussstopfen Polyamid, Einführung 2 Klemmber.: 0,0 mm, lose beigelegt

Technische Details
Anzahl der Anschlussklemmen	4
Max. Leiterquerschnitt	4 mm²

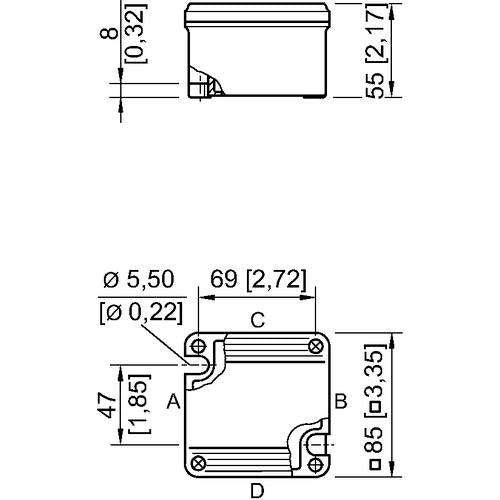

Länge	85 mm
Breite	85 mm
Tiefe	55 mm
Materialstärke Gehäuse	0 mm
Montageart	Aufputz
Anbaumöglichkeit	nein
Anzahl der Einführungen	3
Art der Einführung	Verschraubung
Werkstoff	Kunststoff
Halogenfrei	ja
Oberflächenschutz	unbehandelt
Farbe	dunkelgrau
Schutzart (IP)	IP66
Schutzart (NEMA)	4X
Mit Deckel	ja
Deckelbefestigung	geschraubt
Mit transparentem Deckel	nein
Plombierbar	nein
Bemessungsisolationsspannung Ui	550 V
Funktionserhalt	ohne
Einsatztemperatur	-60..40 °C
Schlagfestigkeit	IK10
Explosionsgeprüfte Ausführung	ja
Für Ex-Zone Gas	1, 2
Für Ex-Zone Staub	21, 22

Lieferumfang:
1 x Stahl - Klemmenkasten Abzweigdose Ex e 8118/111-401 4 x Mantelklemme 4 mm² 2 x Kabelverschraubung 8161/7-M20-1304-LT (lose beigelegt)

Keine Downloads vorhanden.
