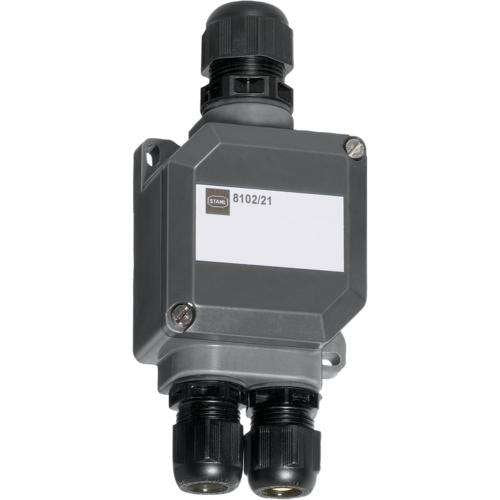

Stahl - Klemmenkasten Abzweigdose Ex e 8102/21-42-C1151

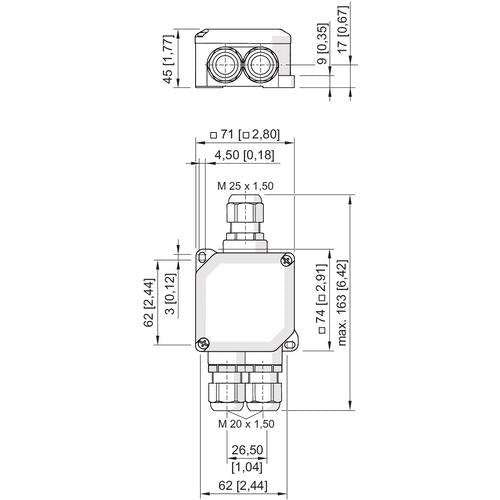

Abzweigdose Ex e, explosionsgeschützt, Typ: 8102/21-42-C1151, Bemessungsbetriebsspannung AC: 690 V, Bemessungsbetriebsstrom, Anschlussquerschnitt: 4 mm2, Gehäusematerial: Polyesterharz, glasfaserverstärkt, Gehäuse Farbe: dunkelgrau, Abmessungen (B x H x T): 71 x 163 x 45 mm, Einsatzbereich (Zonen): 1 , 2 , 21 , 22, Gasexplosionsschutz :, II 2 G Ex eb IIC T6....T5 Gb, Staubexplosionsschutz :, II 2 D Ex tb IIIC T80 °C ....T90 °C Db, Umgebungstemperatur °C: -40 .... +40 °C, Silikonfrei: Nein, 5 ST Mantelklemme 4 mm2, 2 ST 8161/7-M20-1304 Kabelverschraubung Polyamid, Einführung 1 Klemmber.: 4,0 - 13,0 mm, 1 ST 8161/7-M25-1707 Kabelverschraubung Polyamid, Einführung 2 Klemmber.: 7,0 - 17,0 mm, 1 ST 8290/3-M20 lose beigelegt Verschlussstopfen Polyamid, M20 x 1,5, Einführung 3 Klemmber.: 0,0 mm

Technische Details
Anzahl der Anschlussklemmen	8
Max. Leiterquerschnitt	4 mm²
Länge	163 mm
Breite	71 mm
Tiefe	45 mm
Montageart	Aufputz
Anbaumöglichkeit	nein
Anzahl der Einführungen	4
Art der Einführung	Verschraubung
Werkstoff	Kunststoff
Halogenfrei	ja
Oberflächenschutz	unbehandelt
Farbe	grau
Schutzart (IP)	IP66
Schutzart (NEMA)	4X
Mit Deckel	ja
Deckelbefestigung	geschraubt
Mit transparentem Deckel	nein
Plombierbar	nein
Bemessungsisolationsspannung Ui	690 V
Funktionserhalt	ohne
Einsatztemperatur	-40..40 °C
Schlagfestigkeit	IK10
Explosionsgeprüfte Ausführung	ja
Für Ex-Zone Gas	1, 2
Für Ex-Zone Staub	21, 22

Lieferumfang:
1 x Klemmenkasten 8102/21-42-C1151
5 x Mantelklemme 4 mm2
2 x Kabelverschraubung 8161/7-M20-1304
1 x Kabelverschraubung 8161/7-M25-1707
1 x Verschlussstopfen 8290/3-M20
