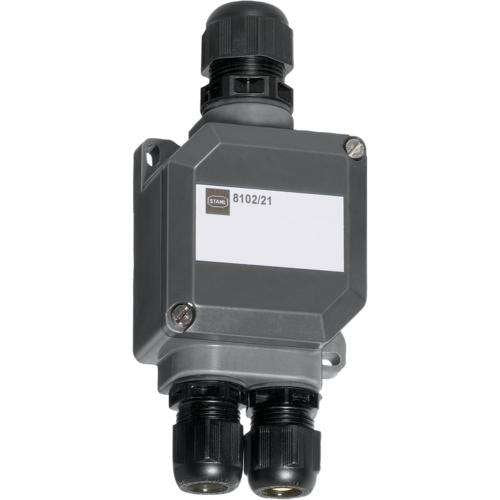

Stahl - Klemmenkasten Abzweigdose Ex e 8102/21-32

Abzweigdose Ex e, explosionsgeschützt, Typ: 8102/21-32, Bemessungsbetriebsspannung AC: 690 V, Bemessungsbetriebsstrom, Anschlussquerschnitt: 4 mm2, Gehäusematerial: Polyesterharz, glasfaserverstärkt, Gehäuse Farbe: dunkelgrau, Abmessungen (B x H x T): 71 x 161 x 45 mm, Einsatzbereich (Zonen): 1 , 2 , 21 , 22, Gasexplosionsschutz :, II 2 G Ex eb IIC T6....T5 Gb, Staubexplosionsschutz :, II 2 D Ex tb IIIC T80 °C ....T90 °C Db, Umgebungstemperatur °C: -40 .... +40 °C, Silikonfrei: Nein, 5 ST Mantelklemme 4 mm2, 3 ST 8161/7-M20-1304 Kabelverschraubung Polyamid bk, Einführung 1 Klemmber.: 4,0 - 13,0 mm

Technische Details
Anzahl der Anschlussklemmen	5
Max. Leiterquerschnitt	4 mm²

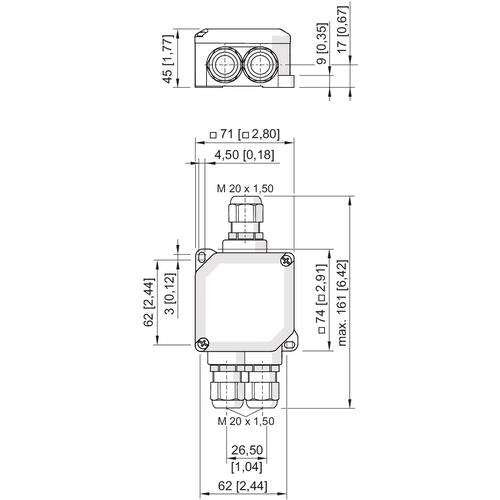

Länge	161 mm
Breite	71 mm
Tiefe	45 mm
Montageart	Aufputz
Anbaumöglichkeit	nein
Anzahl der Einführungen	3
Art der Einführung	Verschraubung
Werkstoff	Kunststoff
Halogenfrei	ja
Oberflächenschutz	unbehandelt
Farbe	grau
Schutzart (IP)	IP66
Schutzart (NEMA)	4X
Mit Deckel	ja
Deckelbefestigung	geschraubt
Mit transparentem Deckel	nein
Plombierbar	nein
Bemessungsisolationsspannung Ui	690 V
Funktionserhalt	ohne
Einsatztemperatur	-40..40 °C
Schlagfestigkeit	IK10
Explosionsgeprüfte Ausführung	ja
Für Ex-Zone Gas	1, 2
Für Ex-Zone Staub	21, 22

Lieferumfang:
1 x Klemmenkasten 8102/21-32
5 x Mantelklemme 4 mm2
3 x Kabelverschraubung 8161/7-M20-1304

Keine Downloads vorhanden.
