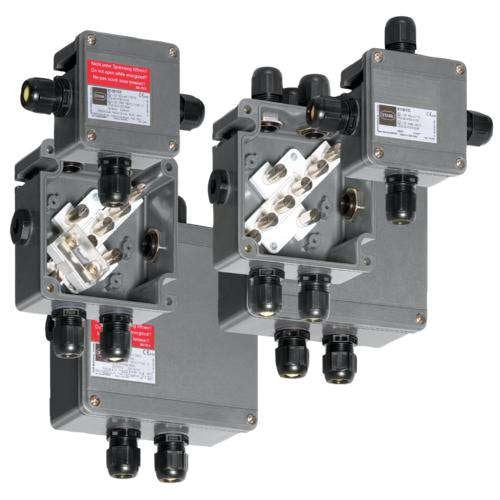

Stahl - Klemmenkasten Abzweigdose 8118/121-538 4xM25x1,5

Abzweigdose Ex e, explosionsgeschützt, Typ: 8118/121-538, Bemessungsbetriebsspannung AC: 750 V, Anschlussquerschnitt: 6 mm2, Gehäusematerial: Polyesterharz, glasfaserverstärkt, Gehäuse Farbe: dunkelgrau, Abmessungen (B x H x T): 115 x 115 x 64 mm, Einsatzbereich (Zonen): 1 , 2 , 21 , 22, Gasexplosionsschutz :, II 2 G Ex eb IIC T6....T5 Gb, Staubexplosionsschutz :, II 2 D Ex tb IIIC T80 °C ....T95 °C Db, Umgebungstemperatur °C: -40 .... +40 °C, Silikonfrei: Nein, 5 ST Mantelklemme 6 mm2, 4 ST 8161/7-M25-1707 (lose beigelegt) Kabelverschraubung Polyamid bk, Einführung 1 Klemmber.: 7,0 - 17,0 mm

Technische Details
Anzahl der Anschlussklemmen	5
Max. Leiterquerschnitt	6 mm²

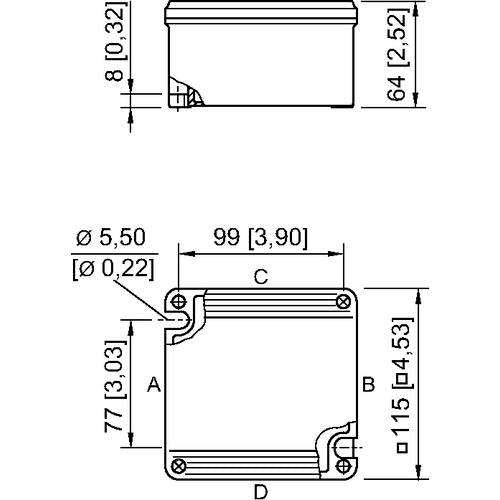

Länge	115 mm
Breite	115 mm
Tiefe	64 mm
Materialstärke Gehäuse	0 mm
Montageart	Aufputz
Anbaumöglichkeit	nein
Anzahl der Einführungen	4
Art der Einführung	Verschraubung
Werkstoff	Kunststoff
Halogenfrei	ja
Oberflächenschutz	unbehandelt
Farbe	grau
Schutzart (IP)	IP66
Schutzart (NEMA)	4X
Mit Deckel	ja
Deckelbefestigung	geschraubt
Mit transparentem Deckel	nein
Plombierbar	nein
Bemessungsisolationsspannung Ui	750 V
Funktionserhalt	ohne
Einsatztemperatur	-40..40 °C
Schlagfestigkeit	IK10
Explosionsgeprüfte Ausführung	ja
Für Ex-Zone Gas	1, 2
Für Ex-Zone Staub	21, 22

Lieferumfang:
1 x Abzweigdose 8118/121-538 5 x Mantelklemme 6 mm² 4 x Kabelverschraubung 8161/7-M25-1707 (lose beigelegt)

Keine Downloads vorhanden.
