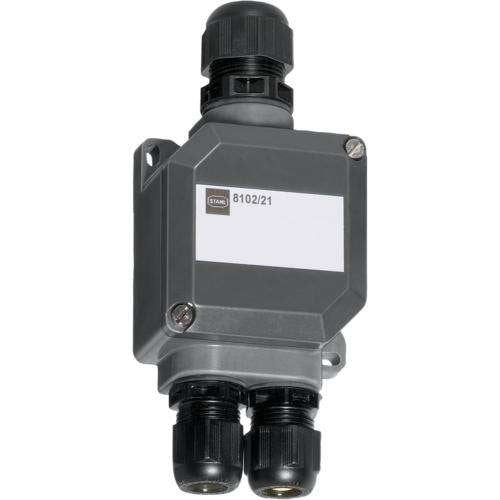

Stahl - Klemmenkasten Abzweigdose 8102/21-32-C1013 3xM20x1,5

Abzweigdose Ex e, explosionsgeschützt, Typ: 8102/21-32-C1013, Bemessungsbetriebsspannung AC: 690 V, Bemessungsbetriebsstrom, Anschlussquerschnitt: 4 mm2, Gehäusematerial: Polyesterharz, glasfaserverstärkt, Gehäuse Farbe: dunkelgrau, Abmessungen (B x H x T): 71 x 161 x 45 mm, Einsatzbereich (Zonen): 1 , 2 , 21 , 22, Gasexplosionsschutz :, II 2 G Ex eb IIC T6....T5 Gb, Staubexplosionsschutz :, II 2 D Ex tb IIIC T80 °C ....T90 °C Db, Umgebungstemperatur °C: -40 .... +40 °C, Silikonfrei: Nein, 5 ST Mantelklemme 4 mm2, 2 ST 8161/7-M20-1304 Kabelverschraubung Polyamid bk, Einführung 1 Klemmber.: 4,0 - 13,0 mm, 1 ST 8290/3-M20 Verschlussstopfen Polyamid, Einführung 2 Klemmber.: 0,0 mm

Technische Details
Anzahl der Anschlussklemmen	6
Max. Leiterquerschnitt	4 mm²

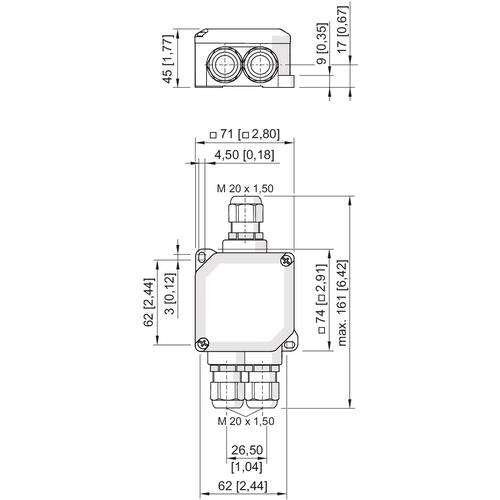

Länge	161 mm
Breite	71 mm
Tiefe	45 mm
Montageart	Aufputz
Anbaumöglichkeit	nein
Anzahl der Einführungen	3
Art der Einführung	Verschraubung
Werkstoff	Kunststoff
Halogenfrei	ja
Oberflächenschutz	unbehandelt
Farbe	dunkelgrau
Schutzart (IP)	IP66
Schutzart (NEMA)	4X
Mit Deckel	ja
Deckelbefestigung	geschraubt
Mit transparentem Deckel	nein
Plombierbar	nein
Bemessungsisolationsspannung Ui	690 V
Funktionserhalt	ohne
Einsatztemperatur	-40..40 °C
Schlagfestigkeit	IK10
Explosionsgeprüfte Ausführung	ja
Für Ex-Zone Gas	1, 2
Für Ex-Zone Staub	21, 22

Lieferumfang:
1 x Klemmenkasten 8102/21-32-C1013 5 x Mantelklemme 4 mm² 2 x Kabelverschraubung 8161/7-M20-1304 1 x Verschlussstopfen 8290
