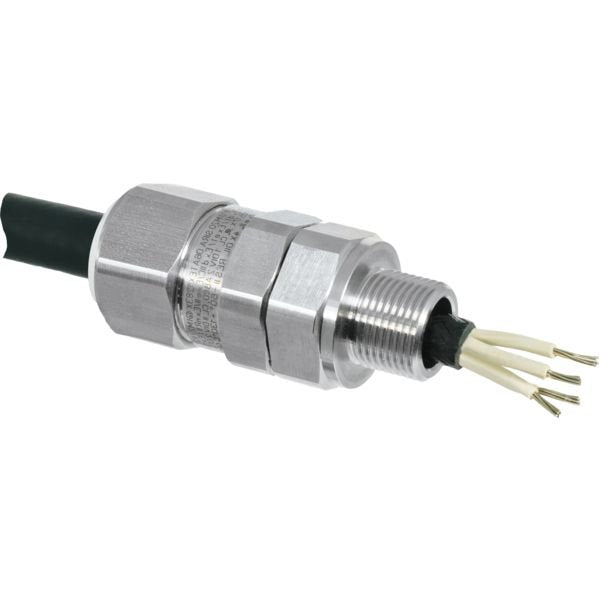

Stahl - Kabelverschraubung CMP Kabelverschraubung 243494 9,50 - 15,90 mm

Kabelverschraubung, explosionsgeschützt, Typ: CMP-20sTE1FU, Herstellerteilenummer: 20STE1FU1RA4, Gewindegröße: M20x1,5, Gewindelänge: 15 mm, Inneres Conduitgewinde, Werkstoff: Edelstahl, Ausführung: 20s, Klemmbereich: 9,5 ... 15,9 mm, Schlüsselweite: 24,00, Armierungsart: alle Armierungen, ohne Bleimantel, Innerer Mantel: 6,1 ... 11,6 mm, Einsatzbereich (Zonen): 1 , 2 , 20 , 21, Schutzart (IP): IP66, Gasexplosionsschutz: II 2 G Ex db IIC Gb, II 2 G Ex eb IIC Gb, Staubexplosionsschutz: II 1 D Ex ta IIIC Da, Umgebungstemperatur min.: -60 °C, Umgebungstemperatur max.: +130 °C

Technische Details
Gewindeart	metrisch
Gewindenennmaß metrisch/PG	20
Gewindenennmaß in Zoll NPT/Gasrohrgewinde	sonstige
Gewindesteigung	1,5 mm
Gewindelänge	15 mm
Schlüsselweite	24 mm
Sechskant Eckmaß	26,4 mm
Geeignet für Kabeldurchmesser	9,5..15,9 mm
Werkstoff	Metall
Oberflächenschutz	unbehandelt
Glasfaserverstärkt	nein
Schutzart (IP)	IP66
Biegeschutz	nein
Mit Gegenmutter	nein
Ausführung	gerade
Mehrfach Dichteinsatz	nein
Flachkabelverschraubung	nein
Art der Dichtung	Dichtring
Einsatztemperatur	-60..130 °C
Explosionsgeprüfte Ausführung	ja
Für Ex-Zone Gas	1, 2
Für Ex-Zone Staub	20, 21, 22
Für bewehrte Kabel	ja
EMV-Ausführung	ja

Lieferumfang:
1 x Stahl - Kabelverschraubung CMP 20STE1FU1RA4
