Positionsschalter, explosionsgeschützt, Typ: 8074/2-3-D-40, B.spg AC (gleichem Potential): 400 V, B.spg.AC(ungleichem Potential): 250 V, Bemessungsbetriebsspannung DC: 125 V, Bemessungsbetriebsstrom: 6.6 A, Ausführung: 2. Generation, Kontakte: 2 Öffner, Schutzart (IP): IP66, Einsatzbereich (Zonen): 1 , 2 , 21 , 22, Gasexplosionsschutz: II 2 G Ex db eb IIC T6....T5 G, Staubexplosionsschutz: II 2 D Ex tb IIIC T80 °C ....T95 °C Db, Kontaktmaterial: Silber-Nickel, Gehäusematerial: korrosionsbest. Al., pulverb., Anzahl der Öffner: 2, Betätiger: Drehhebel, Schaltfunktion: Schleichschaltglied, Maximale Schalthäufigkeit: 1800 Schaltspiele/h, Elektrische Lebensdauer: max. 10^6 Schaltspiele, Kabel- u. Leitungseinführungen: 1 x M20 Ø 4 13 mm, Klemmbereich: 4 ... 13 mm
| Technische Details |
|---|

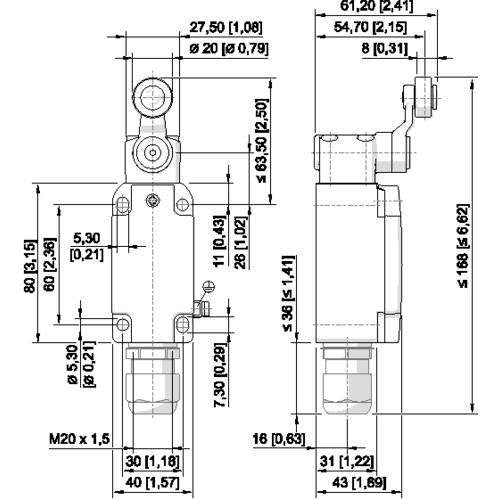

| Breite des Sensors |
40 mm |
| Durchmesser des Sensors |
0 mm |
| Höhe des Sensors |
61,2 mm |
| Länge des Sensors |
168 mm |
| Bemessungsbetriebsstrom Ie bei AC-15, 24 V |
4 A |
| Bemessungsbetriebsstrom Ie bei AC-15, 125 V |
4 A |
| Bemessungsbetriebsstrom Ie bei AC-15, 230 V |
4 A |
| Bemessungsbetriebsstrom Ie bei DC-13, 24 V |
4 A |
| Bemessungsbetriebsstrom Ie bei DC-13, 125 V |
4 A |
| Bemessungsbetriebsstrom Ie bei DC-13, 230 V |
4 A |
| Schaltfunktion |
Schleichschaltglied |
| Schaltfunktion verrastend |
nein |
| Ausgang elektronisch |
nein |
| Zwangsöffnung |
ja |
| Anzahl der Kontakte als Öffner |
2 |
| Ausführung der Schnittstelle |
ohne |
| Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation |
ohne |
| Gehäusebauform |
sonstige |
| Werkstoff des Gehäuses |
Metall |
| Beschichtung Gehäuse |
sonstige |
| Ausführung des Betätigungselements |
Schwenkhebel |
| Ausrichtung des Betätigungselements |
sonstige |
| Ausführung des elektrischen Anschlusses |
Kabeleinführung (metrisch) |
| Mit Statusanzeige |
nein |
| Geeignet für Sicherheitsfunktionen |
nein |
| Explosionsschutz-Kategorie für Gas |
ATEX Gas-Ex-Schutz, Kat. 2G |
| Explosionsschutz-Kategorie für Staub |
ATEX Staub-Ex-Schutz, Kat. 2D |
| Umgebungstemperatur während des Betriebs |
-40..70 °C |
| Schutzart (IP) |
IP66 |
| Schutzart (NEMA) |
4X |
Lieferumfang:

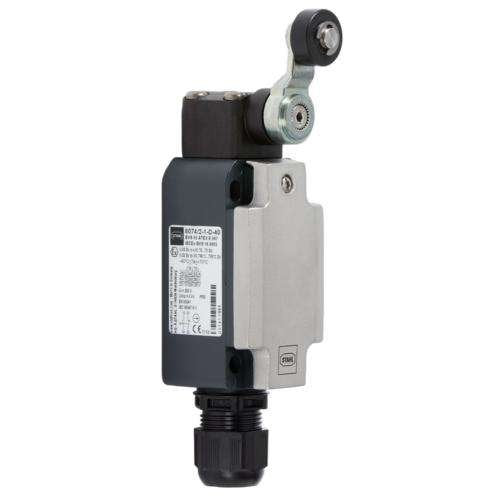

1 x Stahl - Einzelpositionsschalter Positionsschalter 8074/2-3-D-40#257207 Drehhebel
