Positionsschalter, explosionsgeschützt, Typ: 8070/2-1-W-U60, B.spg AC (gleichem Potential): 500 V, B.spg.AC(ungleichem Potential): 250 V, Bemessungsbetriebsspannung DC: 125 V, Bemessungsbetriebsstrom: 4 A, Ausführung: 2. Generation, Kontakte: 1 Öffner + 1 Schließer, Schutzart (IP): IP66, Einsatzbereich (Zonen): 1 , 2 , 21 , 22, Gasexplosionsschutz: II 2 G Ex db eb IIC T6 Gb, Staubexplosionsschutz: II 2 D Ex tb IIIC T80 °C Db, Kontaktmaterial: Silber-Nickel, Gehäusematerial: Thermoplast GF, schlagfest, Anzahl der Öffner: 1, Anzahl der Schließer: 1, Betätiger: Stößel, Schaltfunktion: Schleichschaltglied, Maximale Schalthäufigkeit: 1800 Schaltspiele/h, Elektrische Lebensdauer: max. 10^6 Schaltspiele, Kabel- u. Leitungseinführungen: 1 x M20 Ø 7 13 mm, Klemmbereich: 7 ... 13 mm
| Technische Details |
|---|

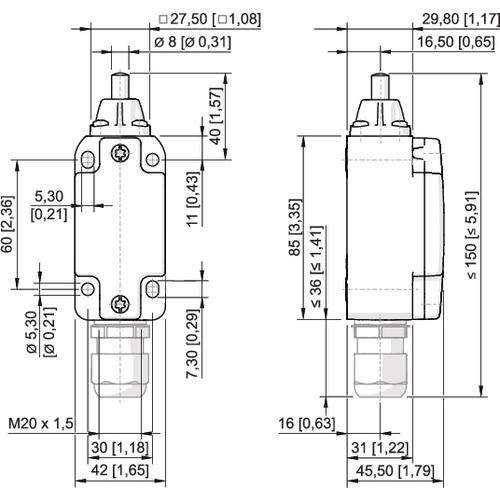

| Breite des Sensors |
42 mm |
| Durchmesser des Sensors |
0 mm |
| Höhe des Sensors |
45,5 mm |
| Länge des Sensors |
150 mm |
| Bemessungsbetriebsstrom Ie bei AC-15, 24 V |
2 A |
| Bemessungsbetriebsstrom Ie bei AC-15, 125 V |
2 A |
| Bemessungsbetriebsstrom Ie bei AC-15, 230 V |
2 A |
| Bemessungsbetriebsstrom Ie bei DC-13, 24 V |
2 A |
| Bemessungsbetriebsstrom Ie bei DC-13, 125 V |
2 A |
| Bemessungsbetriebsstrom Ie bei DC-13, 230 V |
2 A |
| Schaltfunktion |
Schleichschaltglied |
| Schaltfunktion verrastend |
nein |
| Ausgang elektronisch |
nein |
| Zwangsöffnung |
ja |
| Anzahl der Kontakte als Öffner |
1 |
| Anzahl der Kontakte als Schließer |
1 |
| Ausführung der Schnittstelle |
ohne |
| Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation |
ohne |
| Gehäusebauform |
sonstige |
| Werkstoff des Gehäuses |
Kunststoff |
| Beschichtung Gehäuse |
sonstige |
| Ausführung des Betätigungselements |
Kuppenstößel |
| Ausrichtung des Betätigungselements |
sonstige |
| Ausführung des elektrischen Anschlusses |
Kabeleinführung (metrisch) |
| Mit Statusanzeige |
nein |
| Geeignet für Sicherheitsfunktionen |
nein |
| Explosionsschutz-Kategorie für Gas |
ATEX Gas-Ex-Schutz, Kat. 2G |
| Explosionsschutz-Kategorie für Staub |
ATEX Staub-Ex-Schutz, Kat. 2D |
| Umgebungstemperatur während des Betriebs |
-60..60 °C |
| Schutzart (IP) |
IP66/IP67 |
| Schutzart (NEMA) |
4X |
Lieferumfang:
1 x Stahl - Einzelpositionsschalter Positionsschalter 8070/2-1-W-U60 S/Ö Stößel
