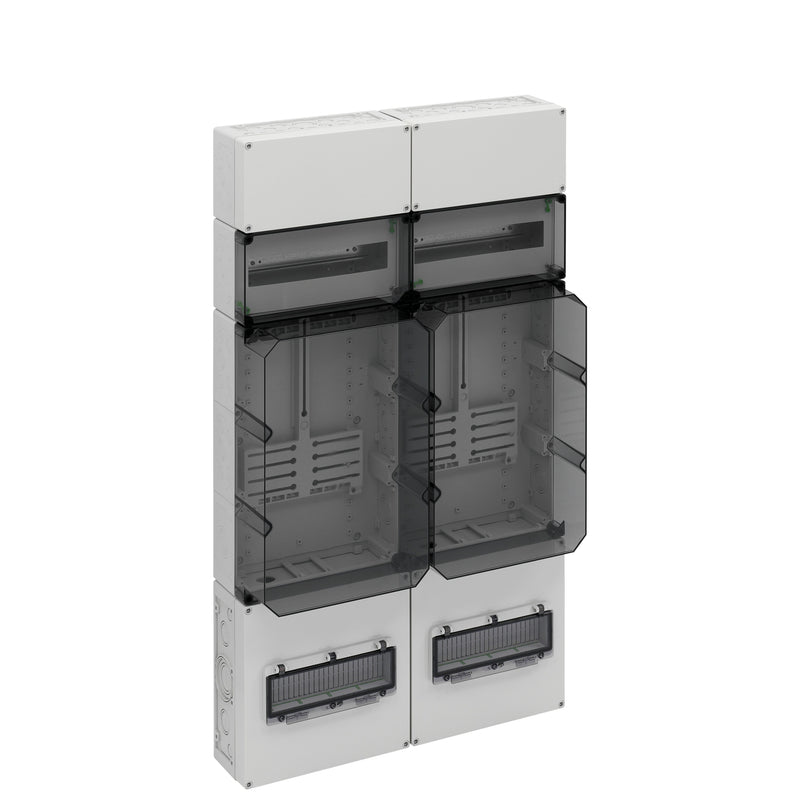

Spelsberg - Zähler-Leergehäuse Zählerverteilung ZVi 10560-S

Zählerverteilung in Mehrfach-Kastenbauform nach DIN EN 61439-2/-3, serienmäßig plombierbar, zur Aufputz-Montage im ungemessenen Bereich, Geräte-Einbauflächen nach DIN 43870-1, Zähleranschlussleitungen 5-polig. Einsatz nach individueller Freigabe durch den zuständigen Netzbetreiber, mit Verschlussstopfen, mit Isolierstopfen, mit beiliegenden Belüftungsstopfen IP44 zur Verminderung von Kondenswasser, 2 Zählerfelder, je bestehend aus:, Oberer Anschlussraum, 150mm, ausgerüstet mit 35mm Normschiene zur Aufnahme der Hauptleitungsabzweigklemme HA 25-53 (Zubehör), Raum für Zusatzanwendungen, 150mm, 12TE, ausgerüstet mit 35mm Normschiene zur Aufnahme von zusätzlichen Betriebsmitteln des Netzbetreibers, Messstellenbetreibers oder Messdienstleisters, mit plombierbarer Berührungsschutzabdeckung und transparentem Deckel, Zählerfeld, 450mm, mit transparentem Deckel, für 1 Zähler mit Drei-Punkt-Befestigung, mit montiertem Zählerkreuz für Drehstromzähler und Zählerbefestigungsschrauben, Befestigungsmaße nach DIN 43870-2, Unterer Anschlussraum, 300mm, serienmäßig plombierbar, mit 5-poligem Sammelschienensystem, 40mm Sammelschienenabstand, CU12x5mm, Bemessungsstrom 160A, Icw= 25kA(0,2s), Sammelschienenklemmen, für N- und PE-Leiter, für CU-Leiter 16-35mm², mit Klappfenster 12TE für Laienbedienung der Hauptsicherungsautomaten und zusätzlichem Raum für Überspannungsschutzgeräte, Leitungseinführung durch Kabelverschraubung (IP65, Zubehör) oder Stufennippel M40 (IP55, beiliegend)Abmessungen: 600 x 1050 x 210mm

Technische Details
Montageart	Aufbau
Werkstoff	Kunststoff
Schutzart (IP)	IP65
Höhe	1050 mm
Breite	600 mm
Tiefe	210 mm
Mit Tragschiene	ja
Mit Klappdeckel	ja

Lieferumfang:
1 x Zähler-Leergehäuse ZVi 10560-S Verschlussstopfen Isolierstopfen Belüftungsstopfen IP44 2 Zählerfelder (inkl. Zählerkreuz, Befestigungsschrauben, Sammelschienensystem)
