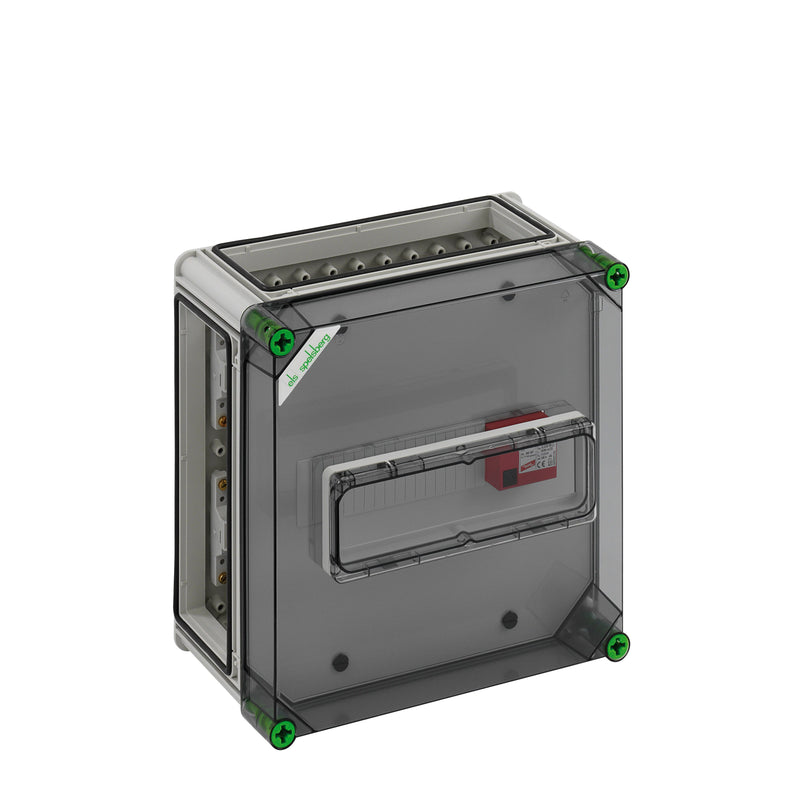

Spelsberg - Kombi-Ableiter für Energietechnik Blitzschutzgehäuse GBZ 252-40

Sammelschienengehäuse, 5-polig, 40mm Sammelschienenabstand, mit CU-Schienen, L1...L3: 12 x 5mm, PE/N: 12 x 5mm, mit 10 Klemmen für CU-Leiter 4-35mm², mit Berührungsschutzabdeckung, mit Klappfenster 12 TE, plombierbar, 1x Abdeckstreifen 12TE verriegelbar, 3 x Gehäuseverbinder (GGV), mit transparentem Deckel, mit Blitzstrom- und Überspannungs-Ableiter Typ 1+2 nach EN 61643-11 für Hauptstrom-Versorgungssysteme, Netzform TT/TNS, für den Einsatz bei Gebäuden mit äußerem Blitzschutz (BSK III/IV), Blitzstrom: (10/350) 12,5/50kA, höchste Dauerspannung: 255 V AC, max. zul. Vorsicherung: 160A gG, anschlussfertig montiert auf SammelschienensystemAbmessungen: 320 x 320 x 179mm

Technische Details
Netzform DC	nein
Netzform IT	nein
Netzform TN	nein
Netzform TN-C	nein
Netzform TN-C-S	nein
Netzform TN-S	ja
Netzform TT	ja
Netzform sonstige	nein
Polzahl	5
Blitzstoßstrom (10/350 µs)	50 kA
Höchste Dauerspannung AC	255 V
Nennspannung AC	230 V
Schutzpegel L-N	1,5 kV
Schutzpegel L-PE	1,5 kV
Folgestromlöschfähigkeit	25 kA
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung)	160 A
Montageart	vormontiert im Gehäuse
Baugröße	3 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig)	50 mm²
Max. Leiterquerschnitt flexibel (feindrähtig)	35 mm²
Fernsignalisierung	nein
Signalisierung am Gerät	optisch
Prüfklasse	Typ 1 und 2
Integrierte Vorsicherung	nein
Energetisch koordinierte Schutzwirkung zum Endgerät	ja
Spannungsschaltende Funkenstreckentechnologie	ja
Überstromgeschützter Spannungsabgriff	nein
Schutzart (IP)	IP65

Lieferumfang:
1 x Sammelschienengehäuse (5-polig, 40mm Abstand, mit CU-Schienen)\n10 x Klemmen für CU-Leiter 4-35mm²\n1 x Berührungsschutzabdeckung\n1 x Klappfenster 12 TE\n1 x Abdeckstre
