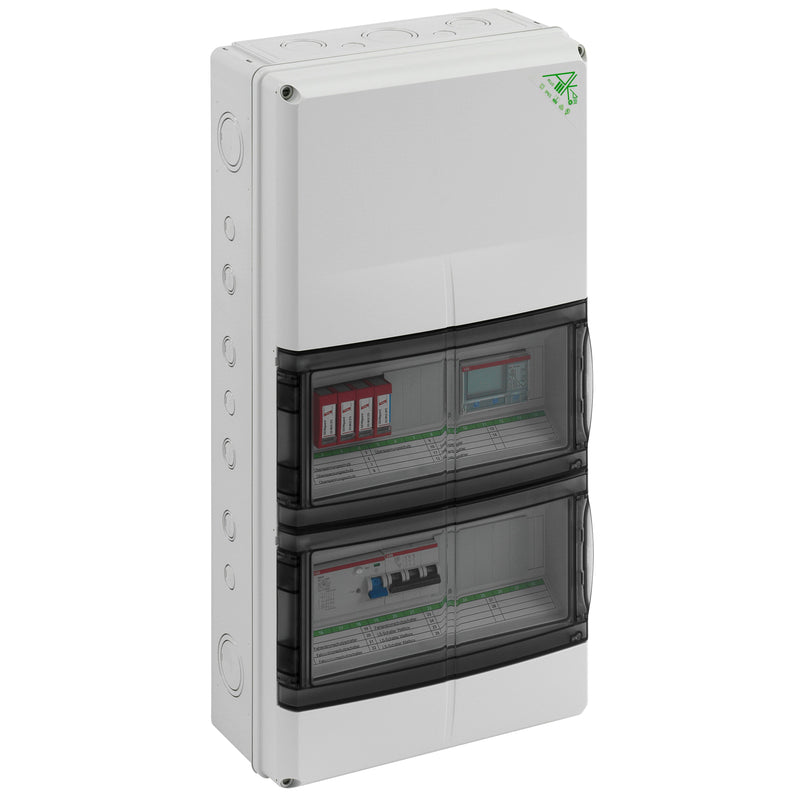

Kleinverteiler, mit Schutzart IP65, bauartgeprüft nach EN 61439-3, anschlussfertig verdrahtet auf Zu- und Abgangsklemmen 10mm², für eine Wallbox 11kW mit integrierter 6mA DC Überwachungbestückt mit:1 x Leitungsschutzschalter C16A, 3-polig. 1 x Fehlerstrom-Schutzschalter (RCCB), 40/0,03A, 4-polig, Type A. 1 x Überspannungs-Ableiter (SPD) Typ 1 + Typ 2 für TN-S-Systeme, energetisch koordinierte Schutzwirkung zum Endgerät Typ 1 + Typ 2 + Typ 3. 1 x Drehstromzähler für 3- oder 4-Leiter-Netze, max. 65A, MID-Zulassung, RS-485-Schnittstelle. Abmessungen: 315 x 155 x 600mmBeigefügtes Zubehör: Doppelmembranstutzen: 2x M16, 10x M20, 4x M25, 2x M32, 2x M40, Kabelverschraubungen: 1x M20, 2x M40, Verschlussstopfen, Abdeck- und Beschriftungsstreifen
| Technische Details |
|---|
| Montageart |
Aufputz |
| Anzahl der Reihen |
3 |
| Anzahl der Phasen |
3 |
| Absicherung |
Leitungsschutzschalter / Kombi FI-Schalter/Leitungsschutzschalter |
| Anzahl der dreiphasigen Leitungsschutzschalter |
1 |
| Auslösecharakteristik |
C |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V |
6 kA |
| Gesamtzahl der Gruppen |
1 |
| Anzahl der Gruppen hinter dem Fehlerstrom-Schutzschalter |
1 |
| Anzahl der Kombinationen FI-Schalter/Leitungsschutzschalter |
1 |
| Anzahl der Fehlerstrom-Schutzschalter 30 mA |
1 |
| Absicherung Hauptschalter als Einspeisegerät |
nein |
| Hauptschalter-Bemessungsstrom |
40 A |
| Absicherung 1x RCD als Einspeisegerät |
ja |
| Hauptsch. als Einspeisegerät, Untervert. auf 1x/2x RCD + ungeschützte Abgänge |
nein |
| Hauptschalter als Einspeisegerät, Unterverteilung auf 2x RCD |
nein |
| Absicherung Dual-RCD (2x RCD als Einspeisegerät) |
nein |
| Anzahl freier Modulplätze für Geräte |
14 |
| Geeignet für Daten |
nein |
| Herdanschlussgruppe |
ohne |
| Herdanschlussgruppe geeignet als Starkstromgruppe |
nein |
| Mit Steckdose |
nein |
| Mit Klingeltransformator |
nein |
| Überspannungsschutz |
ja |
| Art des Überspannungsschutzgerätes |
Typ 1 und 2 |
| Mit Zähler |
ja |
| Werkstoff des Gehäuses |
Kunststoff |
| Schutzart (IP) |
IP65 |
| Höhe |
600 mm |
| Einbauhöhe |
123 mm |
| Breite |
315 mm |
| Einbaubreite |
295 mm |
| Breite in Teilungseinheiten |
14 |
| Tiefe |
155 mm |
| Anbaumöglichkeit |
ja |
| Art der Abdeckung |
Tür |
| Mit transparentem Deckel |
ja |
| Art der Schließung |
sonstige |
| Abschließbar |
nein |
| Farbe |
grau |
| RAL-Nummer |
7035 |
Lieferumfang:
1 x Kleinverteiler AK 28+EMOBIL 11kW 1 x Leitungsschutzschalter C16A, 3-polig 1 x Fehlerstrom-Schutzschalter (RCCB), 40/0,03A, 4-polig, Type A 1 x Übers
