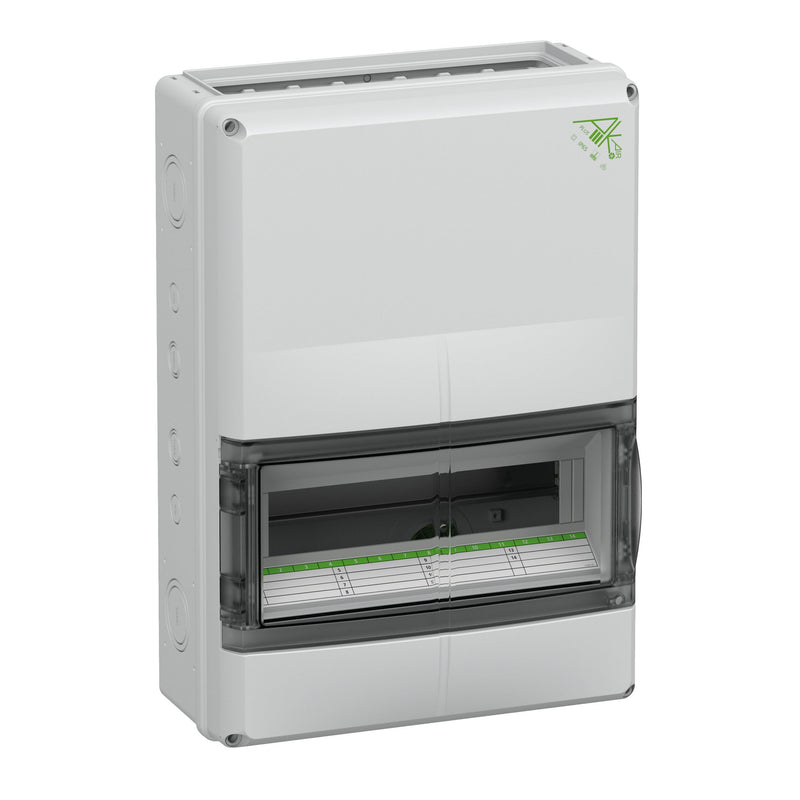

Kleinverteiler, mit Schutzart IP65, 1-reihig, 14 verfügbare Teilungseinheiten, Flansch-Type, mit integrierten Belüftungselementen zur Verminderung der Kondenswasserbildung, Bemessungsbetriebsspannung: 400V AC, Bemessungsisolationsspannung: 1000V AC, 1500V DC, zertifiziert durch DLG (Ammoniakbeständigkeit), oben und unten offene Stirnflächen zur Montage von verschiedenen Flanschen oder zur Kombination mehrerer AK-F Gehäuse mittels Kombiflansch, für die Installation im industriellen Umfeld und im geschützten Außenbereich, 1-reihig, 14 Teilungseinheiten, mit zusätzlichem Anschlussraum inkl. 35mm Normschiene, ohne PE/N-KlemmschieneAbmessungen: 315 x 450 x 155mmBeigefügtes Zubehör: WAGO Reihenklemmen TOPJOB(R) S mit Push-in Anschlüssen: 1x Einspeisung 41A, 5-polig L1 / L2 / L3 / N / PE, 2-Leiter-Klemmen, anschließbare Leiter 0,5-10mm², 1x Abgangsklemmblock vorkonfektioniert mit Neutralleiter-Trennklemmen für: 1x Drehstrom-Abgang, über Installationsetagenklemmen NT / L1 / L2 / L3 / PE anschließbare Leiter 0,5-6mm² 9x Wechselstrom-Abgang über Installationsetagenklemmen NT / L / PE Leiter 0,5-4mm², Doppelmembranstutzen: 1x M16, 5x M20, 2x M25, 1x M32, 1x M40, Verschlussstopfen, Abdeck- und Beschriftungsstreifen
| Technische Details |
|---|
| Montageart |
sonstige |
| Anzahl der Reihen |
1 |
| Breite in Teilungseinheiten |
14 |
| Art der Abdeckung |
Tür |
| Ausführung Deckel |
mit Ausschnitt |
| Art der Tür |
einfach |
| Transparenter Deckel/Tür |
ja |
| Signaldurchlassende Tür |
ja |
| Mit Schloss |
nein |
| Art der Schließung |
sonstige |
| Werkstoff des Gehäuses |
Kunststoff |
| Einbautiefe |
95 mm |
| Innentiefe |
101 mm |
| Erdungsklemmenblock |
nein |
| Neutralleiterklemmenblock |
nein |
| DIN-Schiene |
ja |
| Mit Montageplatte |
nein |
| Anbaumöglichkeit |
ja |
| EMV-Ausführung |
nein |
| UV-beständig |
ja |
| Farbe |
grau |
| RAL-Nummer |
7035 |
| Schutzart (IP) |
IP65 |
| Höhe |
450 mm |
| Breite |
315 mm |
| Tiefe |
155 mm |
Lieferumfang:
1 x Spelsberg AK-F 14 Plus NT Gehäuse
WAGO Reihenklemmen TOPJOB S (1 x Einspeisung 5-polig, 1 x Abgangsklemmblock mit Neutralleiter-Trennklemmen für 1 x Drehstrom-Abgang und 9 x Wechselstrom-Abgang)
Doppelmembranstutzen (1 x M16, 5 x M20, 2 x M25, 1 x M32, 1 x M40)
Verschlussstopfen
Abdeck- und Beschriftungsstreifen
