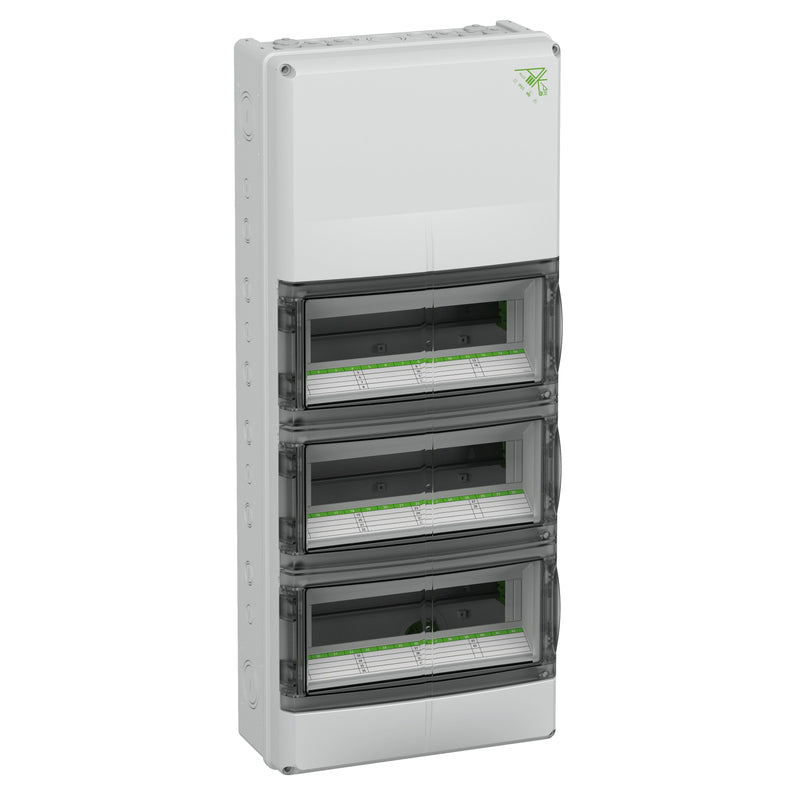

Kleinverteiler, mit Schutzart IP65, 3-reihig, 42 verfügbare Teilungseinheiten, mit integrierten Belüftungselementen zur Verminderung der Kondenswasserbildung, Bemessungsbetriebsspannung: 400V AC, Bemessungsisolationsspannung: 1000V AC, 1500V DC, zertifiziert durch DLG (Ammoniakbeständigkeit), oben und unten metrische Vorprägungen für universelle Leitungseinführungen mit Kabelverschraubungen und / oder Doppelmembranstutzen, oben mit elastischen Einführungen DMS M20 vorbestückt, für die Installation im industriellen Umfeld und im geschützten Außenbereich, 3-reihig, 42 Teilungseinheiten, mit zusätzlichem Anschlussraum inkl. 35mm NormschieneAbmessungen: 315 x 750 x 155mmBeigefügtes Zubehör: WAGO Reihenklemmen TOPJOB(R) S mit Push-in Anschlüssen zur Montage im zusätzlichen Anschlussraum, 1x Einspeisung 76A, 5-polig L1 / L2 / L3 / N / PE, 3-Leiter-Klemmen, anschließbare Leiter 0,5-16mm², 2x Abgangsklemmblock vorkonfektioniert mit Neutralleiter-Trennklemmen für: 1x Drehstrom-Abgang, über Installationsetagenklemmen NT / L1 / L2 / L3 / PE anschließbare Leiter 0,5-6mm² 9x Wechselstrom-Abgang über Installationsetagenklemmen NT / L / PE Leiter 0,5-4mm², Doppelmembranstutzen: 2x M16, 10x M20, 4x M25, 2x M32, 2x M40, Verschlussstopfen, Abdeck- und Beschriftungsstreifen
| Technische Details |
|---|
| Montageart |
sonstige |
| Anzahl der Reihen |
3 |
| Breite in Teilungseinheiten |
14 |
| Art der Abdeckung |
Tür |
| Ausführung Deckel |
mit Ausschnitt |
| Art der Tür |
sonstige |
| Transparenter Deckel/Tür |
ja |
| Signaldurchlassende Tür |
ja |
| Mit Schloss |
nein |
| Art der Schließung |
sonstige |
| Werkstoff des Gehäuses |
Kunststoff |
| Einbautiefe |
95 mm |
| Innentiefe |
101 mm |
| Erdungsklemmenblock |
nein |
| Neutralleiterklemmenblock |
nein |
| DIN-Schiene |
ja |
| Mit Montageplatte |
nein |
| Anbaumöglichkeit |
ja |
| EMV-Ausführung |
nein |
| UV-beständig |
ja |
| Farbe |
grau |
| RAL-Nummer |
7035 |
| Schutzart (IP) |
IP65 |
| Höhe |
750 mm |
| Breite |
315 mm |
| Tiefe |
155 mm |
Lieferumfang:
1 x Installationskleinverteiler AK 42 Plus NT
WAGO Reihenklemmen TOPJOB S (1 x Einspeisung 76A 5-polig, 2 x Abgangsklemmblock mit Neutralleiter-Trennklemmen)
Doppelmembranstutzen (2 x M16, 10 x M20, 4 x M25, 2 x M32, 2 x M40)
Verschlussstopfen
Abdeck- und Beschriftungsstreifen
