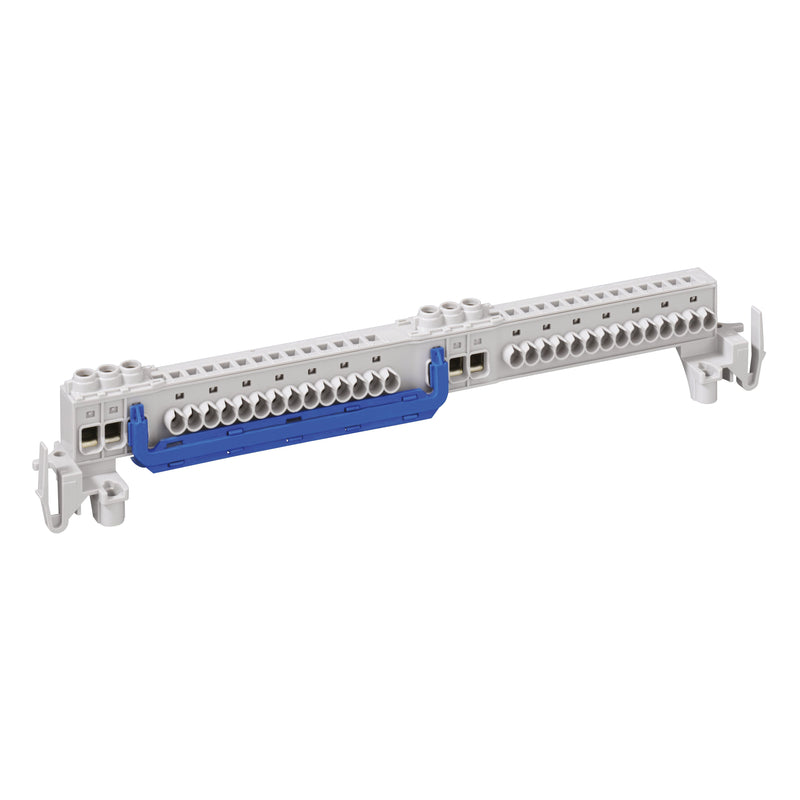

Spelsberg - Ein- und mehrpolige Klemmenleiste N-Klemmschiene AK N-SL 4x 16qmm, 28x 4qmm

Schraubenlose PE/N Klemmschiene, zum Einbau in AK Kleinverteiler ab AK 14 und AKL/AKi-Leergehäuse als zusätzliche Klemmen oder für Ersatzbedarf, einstufige N-Klemmschiene, mit 4 schraubbaren Klemmstellen 2,5mm²-16mm², und 28 schraubenlosen Klemmstellen 1,5mm²-4mm², Nach Entfernung der Querverbindung Aufteilung in, 2 N-Potentiale mit jeweils 3 schraubbaren Klemmstellen, 2,5mm²-16mm² und 14 schraubenlosen, Klemmstellen 1,5mm²-4mm²Abmessungen: 300 x 90 x 60mm

Technische Details
Explosionsgeprüfte Ausführung "Ex e"	nein
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse	1,5..4 mm²
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse	1,5..2,5 mm²
Anschließbarer Leiterquerschnitt eindrähtig	1,5..16 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	1,5..16 mm²
Bemessungsstrom In	76 A
Bemessungsspannung	450 V
Ausführung elektrischer Anschluss 1	Schraubanschluss
Ausführung elektrischer Anschluss 2	Federzuganschluss
Polzahl	2
Anzahl der Klemmstellen je Pol	17
Montageart	sonstige
Werkstoff des Isolierkörpers	Thermoplast
Betriebstemperatur	40 °C
Brennbarkeitsklasse des Isolierstoffs nach UL 94	V0
Halogenfrei	ja
Breite	285 mm
Höhe	50 mm
Tiefe	27 mm
Abschlussplatte erforderlich	nein
Farbe	grau
Transparent	nein

Lieferumfang:
1 x Spelsberg N-Klemmschiene AK N-SL
