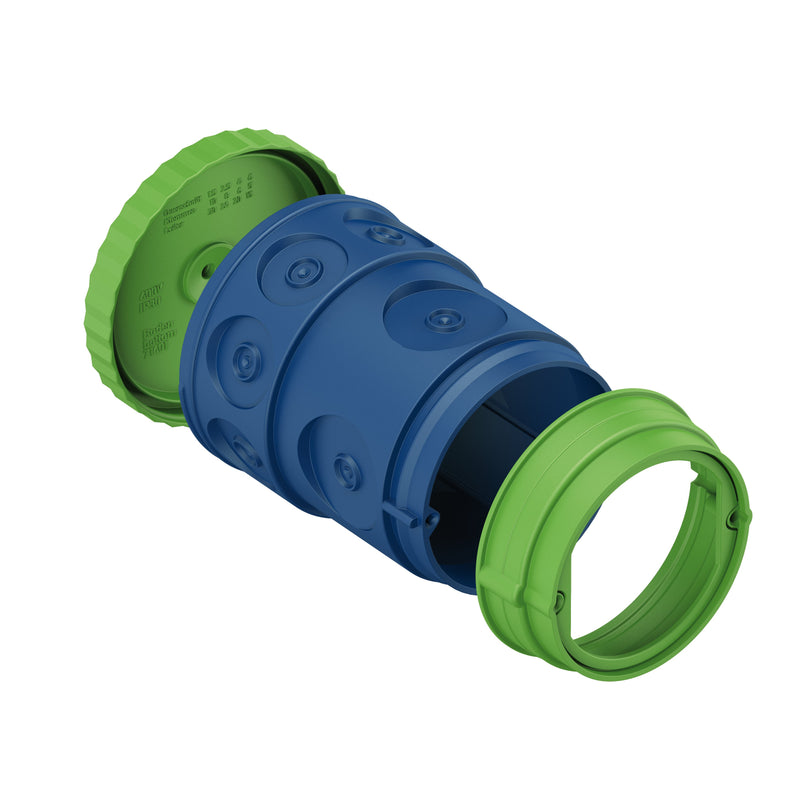

Spelsberg - Dose, Gehäuse für Montage in der Wand/Decke Großrohrdose U 120 GRO-3-O

Großrohrdose, mit offenem Frontteil für Spezialhaftmagnet optimiert für die Werkteilfertigung, für Plattendecken bis 7,5 cm Stärke, mit M5 Gewindebuchse (Traglast 10kg) zur Aufnahme eines Deckenhakens, Lampenleistung Halogen max. 6,5 W, Lampenleistung LED max. 3 W.Der Einsatz der U120 als Leuchteneinbaugehäuse in großen Bauteilen, wie Elementdecke oder Filigrandecke, entspricht nicht dem anerkannten Stand der Technik. Die dort zulässigen Verlegetoleranzen erlauben grundsätzlich keinen präzisen Einbau, mit Schutzart IP30, Bemessungsisolationsspannung: 400V AC, halogenfrei, 3-teilig, für Spelsberg HM P 71 (98498001), Magnetbefestigung, Membran zur Lochung, Dichtbereich M16-M32Abmessungen: 74 x 74 x 133mm

Technische Details
Montageart	Betonbau
Form	rund
Bauform	sonstige
Ausführung	Einzel
Mit drehbarem Ring	nein
Koppelbar	nein
Bestückung	ohne
Durchmesser	74 mm
Länge	74 mm
Breite	74 mm
Tiefe	133 mm
Innentiefe	114 mm
Geeignet für Wand-/Plattendicke	40..75 mm
Befestigung der Geräte	schrauben
Mit Schrauben	nein
Gehäusedurchführung durch Ausbrechöffnung	nein
Gehäusedurchführung durch Dichtmembran	nein
Gehäusedurchführung durch Rohrstutzen	nein
Gehäusedurchführung durch Stufenmembran	nein
Für Rohrdurchmesser	32 mm
Geeignet für Kabeldurchmesser	1..35 mm
Rohrarretierung	ja
Rohrverriegelung optional	nein
Einführung von hinten	nein
Anzahl der Einführungen	12
Werkstoff	Kunststoff
Halogenfrei	ja
Oberflächenschutz	unbehandelt
Farbe	sonstige
Schutzart (IP)	IP30
Ausführung Deckel	Blinddeckel
Transparenter Deckel	nein
Deckelbefestigung	aufrastend
Plombierbar	nein
Funktionserhalt	ohne
Mit Abschirmung	nein
Luftdicht	ja
Klemme lagefixiert	nein
Leuchtenhakenbefestigung	ja
Stutzen	ohne
Spezielle Anwendung	ohne
Mit Trennwand	nein

Lieferumfang:
1 x Spelsberg Großrohrdose U 120 GRO-3-O
