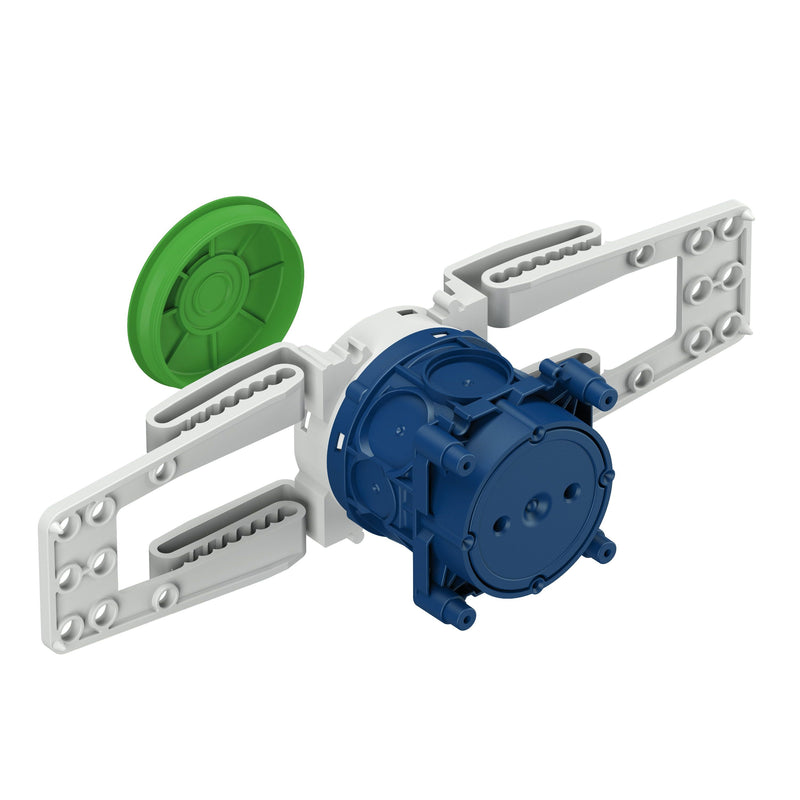

Spelsberg - Dose, Gehäuse für Montage in der Wand/Decke Bewehrungsdose U 71 BWD GVD-2-60

Bewehrungsdose, rückwärtig Boden grün mit Einführung max. 1x 25mm, kombinierbar, geeignet für Gegenschalung ohne Abstützung, Vormontage in der Bewehrung, für den Betoneinbau, kombinierbar im Normabstand 71mm, mit Schutzart IP30, Bemessungsisolationsspannung: 400V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), halogenfrei, 2-teilig, Höhe 85mm, 60mm Ø Auslass vorn, Einführungen: 6 x bis 25mm Ø, 2 x bis 20mm Ø, Betondeckung der Bewehrung von 20-60mm, VDE zertifiziert nach DIN EN 60670 (VDE 0606), Befestigung mittels Bewehrungsadapter in der Bewehrung, Membran zur Lochung, Dichtbereich M16-M25Abmessungen: 76 x 300 x 85mm

Technische Details
Montageart	Betonbau
Form	rund
Bauform	Geräte-Verbindungsdose/-kasten
Ausführung	Einzel
Mit drehbarem Ring	nein
Koppelbar	ja
Bestückung	ohne
Durchmesser	60 mm
Länge	300 mm
Breite	76 mm
Tiefe	85 mm
Für Anzahl Geräteeinsätze	1
Befestigung der Geräte	schrauben oder spreizen
Mit Schrauben	nein
Gehäusedurchführung durch Ausbrechöffnung	nein
Gehäusedurchführung durch Dichtmembran	nein
Gehäusedurchführung durch Rohrstutzen	nein
Gehäusedurchführung durch Stufenmembran	nein
Für Rohrdurchmesser	20/25 mm
Rohrarretierung	ja
Rohrverriegelung optional	nein
Einführung von hinten	ja
Anzahl der Einführungen	7
Werkstoff	Kunststoff
Halogenfrei	ja
Oberflächenschutz	unbehandelt
Farbe	sonstige
Schutzart (IP)	IP30
Ausführung Deckel	Blinddeckel
Transparenter Deckel	nein
Deckelbefestigung	aufrastend
Plombierbar	ja
Funktionserhalt	ohne
Mit Abschirmung	nein
Luftdicht	ja
Klemme lagefixiert	nein
Leuchtenhakenbefestigung	nein
Stutzen	ohne
Spezielle Anwendung	ohne
Mit Trennwand	nein

Lieferumfang:
1 x Spelsberg - Dose, Gehäuse für Montage in der Wand/Decke Bewehrungsdose U 71 BWD GVD-2-60
