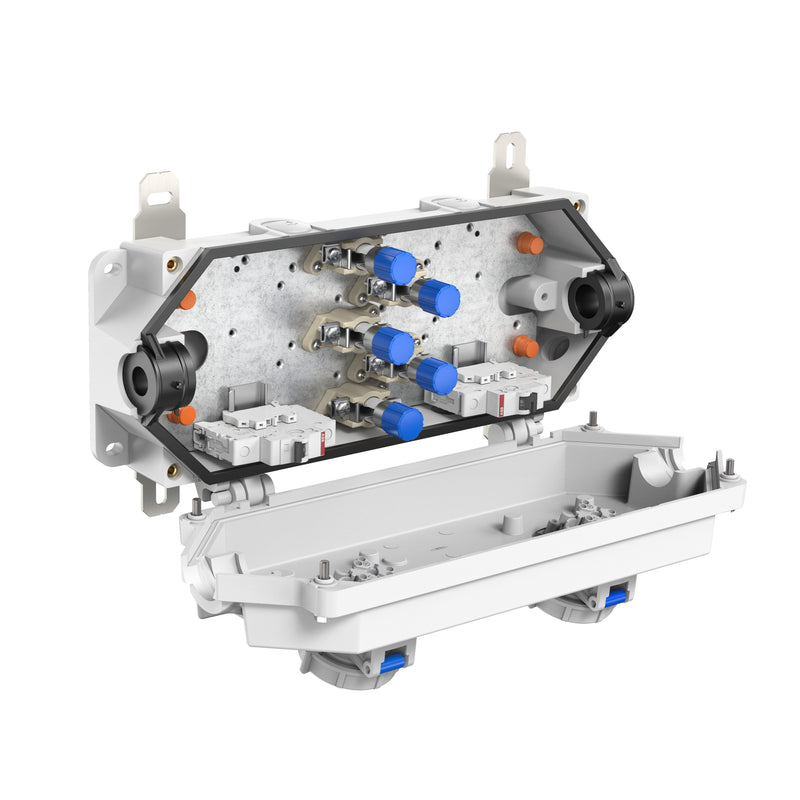

Spelsberg - Dose, Gehäuse für Montage auf der Wand/Decke Verbindungsdose Rapid-Box50q 2x3 STV

Abzweigkasten, mit Schutzart IP66/IP67, Ui=400 V AC, M25, (5 seitlich), außenliegende Befestigungsstellen, für Installationen im industriellen Umfeld und Tunnelbereich, Druck-Sog-Dicht nach Gotthard-Richtlinie. Halogenfreies Gehäuse aus Spezialduroplast, Klemmen aus hochtemperaturbeständiger Spezialkeramik. Außenbefestigungslaschen und Deckelschrauben aus Edelstahl 1.4571, grau, Durchgang: 5-polige Klemme für ungeschnittene Leiter, Klemmbereich für ungeschnittene Leiter 16mm² bis 50mm², Klemmbereich für geschnittene Leiter 16mm² bis 35mm², Bemessungsstrom 100A. In Deckel montiert 2 Stück CEE-Steckdose 3-polig 16A, Absicherung durch 2 x Leitungsschutzschalter einpolig B10, vorverdrahtet. Dichtbereich Hauptkabel: 21-26mm (andere Dichtbereiche auf Anfrage)Abmessungen: 190 x 447 x 105mmBeigefügtes Zubehör: 2 Stück Kabelverschraubung M25, Dichtbereich 9-16mm4 Stück Verschlussschrauben M25

Technische Details
Ausführung	Verbindungskasten
Max. Leiterquerschnitt	50 mm²
Bestückung	Schraubklemme
Form	rechteckig
Montageart	Wand-/Deckenmontage
Montage im Erdreich	nein
Montage unter Wasser	nein
Einführung von hinten	nein
Länge	447 mm
Breite	190 mm
Tiefe	105 mm
Anreihbar	ja
Anzahl der Einführungen	7
Art der Gehäusedurchführung	sonstige
Werkstoff	Kunststoff
Halogenfrei	ja
Oberflächenschutz	unbehandelt
Farbe	grau
Schutzart (IP)	IP66/IP67
Ausführung Deckel	Deckel mit Steckdose
Transparenter Deckel	nein
Deckelbefestigung	geschraubt
Vergießbar	nein
Mit Vergussmasse mitgeliefert	nein
Plombierbar	nein
Bemessungsisolationsspannung Ui	400 V
Funktionserhalt	ohne
Mit Abschirmung	nein
Witterungsbeständig	ja
Einsatztemperatur	-25..40 °C
Explosionsgeprüfte Ausführung	nein
Für Ex-Zone Gas	ohne
Für Ex-Zone Staub	ohne

Lieferumfang:
1 x Spelsberg Rapid-Box50q 2x3 STV
2 x Kabelverschraubung M25 (Dichtbereich 9-16mm)
4 x Verschlussschrauben M25
