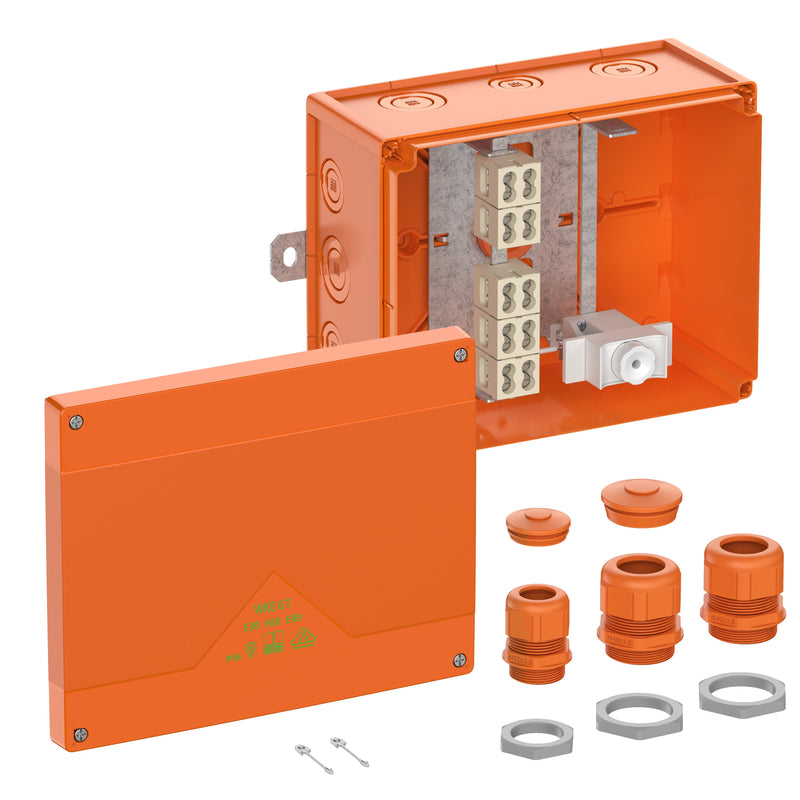

Spelsberg - Dose, Gehäuse für Montage auf der Wand/Decke Kabelabzweigkasten WKE 6 T 1D01

Abzweigkasten, mit Schutzart IP66, Ui=450 V AC, zertifiziert durch UL-EU (EN 62208), UL-EU (EN 61439-1/-2), Ausschlagmembranen, M20/M25/M32/M40, (4 rückseitig, 12 seitlich), außenliegende Befestigungsstellen, mit elektrischem Funktionserhalt E30-E90 nach DIN 4102 Teil 12. Druck-Sog-Dicht gemäß Gotthard-Richtlinie. Halogenfreies Gehäuse aus Spezialthermoplast, Klemmen aus hochtemperaturbeständiger Spezialkeramik, Klemmenhalter frei positionierbar, Schnellmontage durch Außenbefestigungslaschen aus Edelstahl 1.4571. Deckelschrauben aus Edelstahl 1.4578, orange, Verbindungskasten 5-polig 1,5-16mm², Abzweigkasten 3-polig 1,5-10mm², Sicherung im Abzweig 1 x Sockel D01 (ohne Einsatz), Anzahl der klemmbaren Leiter pro Klemmstelle 5 x 1,5² / 4 x 2,5² / 2 x 4² / 2 x 6² / 1 x 10² / 1 x 16²Abmessungen: 200 x 250 x 120mmBeigefügtes Zubehör: 2 x Kabelverschraubung M40, Dichtbereich 16-28mm, 1 x Kabelverschraubung M32, Dichtbereich 11-21mm, je 1 x Doppelmembranstutzen M32 und M40 zum Verschließen versehentlich geöffneter Ausschlagmembranen.

Technische Details
Ausführung	Verbindungskasten
Max. Leiterquerschnitt	16 mm²
Bestückung	Schraubklemme
Form	quadratisch
Montageart	Wand-/Deckenmontage
Montage im Erdreich	nein
Montage unter Wasser	nein
Einführung von hinten	ja
Länge	250 mm
Breite	200 mm
Tiefe	120 mm
Anreihbar	ja
Anzahl der Einführungen	16
Art der Gehäusedurchführung	Vorprägung
Werkstoff	Kunststoff
Halogenfrei	ja
Oberflächenschutz	unbehandelt
Farbe	orange
Schutzart (IP)	IP66
Schutzart (NEMA)	sonstige
Ausführung Deckel	sonstige
Transparenter Deckel	nein
Deckelbefestigung	geschraubt
Vergießbar	nein
Mit Vergussmasse mitgeliefert	nein
Plombierbar	ja
Bemessungsisolationsspannung Ui	450 V
Funktionserhalt	E90
Mit Abschirmung	nein
Witterungsbeständig	ja
Einsatztemperatur	-35..55 °C
Explosionsgeprüfte Ausführung	nein
Für Ex-Zone Gas	ohne
Für Ex-Zone Staub	ohne

Lieferumfang:
1 x Spelsberg WKE 6 T 1D01 Gehäuse
