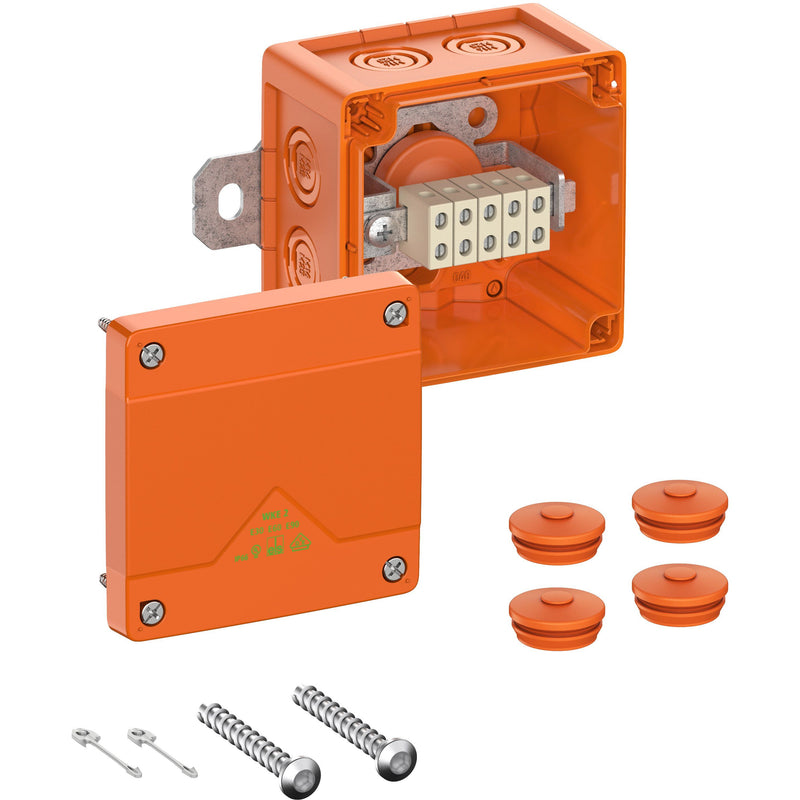

Spelsberg - Dose, Gehäuse für Montage auf der Wand/Decke Kabelabzweigkasten WKE 2-5 x 1,5qmm

Abzweigkasten, mit Schutzart IP66, Ui=450 V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), UL-EU (EN 62208), Ausschlagmembranen, M16/M25, (1 rückseitig, 7 seitlich), außenliegende Befestigungsstellen, mit elektrischem Funktionserhalt E30-E90 nach DIN 4102 Teil 12. Halogenfreies Gehäuse aus Spezialthermoplast, Klemmen aus hochtemperaturbeständiger Spezialkeramik, Klemmenhalter frei positionierbar, orange, Verbindungskasten 5-polig 0,5-4mm², Abzweigkasten 5-polig 0,5-1,5mm², Anzahl der klemmbaren Leiter pro Pol: 8 x 0,5² / 4 x 0,75² / 6 x 1² / 6 x 1,5² / 2 x 4²Abmessungen: 100 x 100 x 70mmBeigefügtes Zubehör: Deckelverliersicherung, Schraubanker, 4 Doppelmembranstutzen IP66 M25 Dichtbereich 9-17mm

Technische Details
Ausführung	Verbindungskasten
Max. Leiterquerschnitt	2,5 mm²
Bestückung	Schraubklemme
Form	quadratisch
Montageart	Wand-/Deckenmontage
Montage im Erdreich	nein
Montage unter Wasser	nein
Einführung von hinten	ja
Länge	100 mm
Breite	100 mm
Tiefe	70 mm
Anreihbar	ja
Anzahl der Einführungen	8
Art der Gehäusedurchführung	Vorprägung
Werkstoff	Kunststoff
Halogenfrei	ja
Oberflächenschutz	unbehandelt
Farbe	orange
Schutzart (IP)	IP66
Schutzart (NEMA)	sonstige
Ausführung Deckel	sonstige
Transparenter Deckel	nein
Deckelbefestigung	geschraubt
Vergießbar	nein
Mit Vergussmasse mitgeliefert	nein
Plombierbar	ja
Bemessungsisolationsspannung Ui	450 V
Funktionserhalt	E90
Mit Abschirmung	nein
Witterungsbeständig	ja
Einsatztemperatur	-35..55 °C
Explosionsgeprüfte Ausführung	nein
Für Ex-Zone Gas	ohne
Für Ex-Zone Staub	ohne

Lieferumfang:
1 x Abzweigkasten 1 x Deckelverliersicherung 1 x Schraubanker 4 x Doppelmembranstutzen IP66 M25
