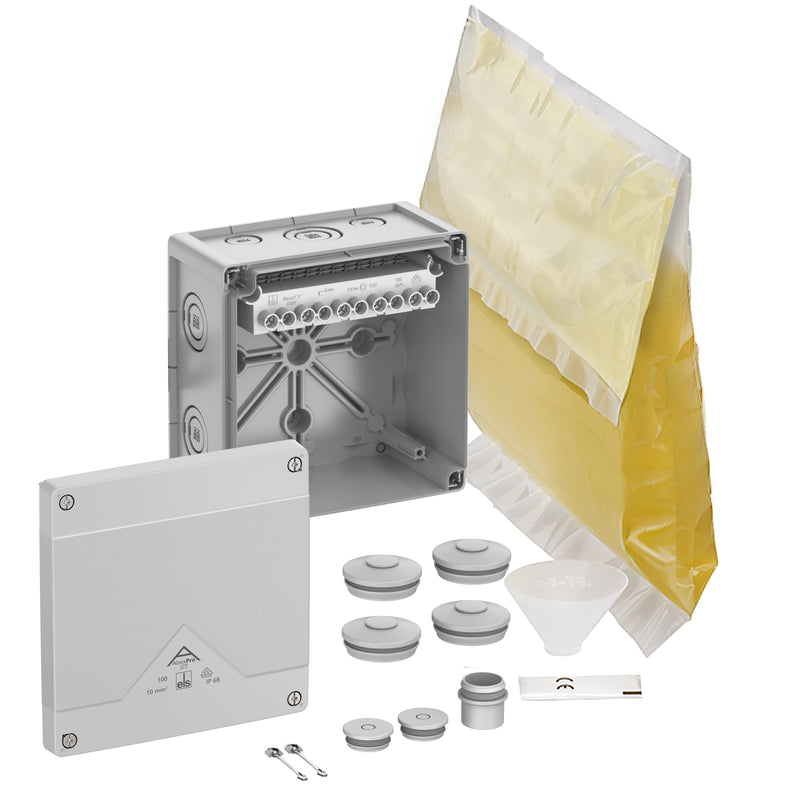

Spelsberg - Dose, Gehäuse für Montage auf der Wand/Decke Abzweigkasten Abox Pro XT-10²

Abzweigkasten, mit Schutzart IP68, Nennquerschnitt 10mm², Ui=690 V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22) & DIN VDE V 0606-22-100), Ausschlagmembranen, M20/M25/M32, (2 rückseitig, 10 seitlich), innenliegende Befestigungsstellen, mit Schraubklemmen zum Vergießen, zur Montage in Überschwemmungsgebieten und im Erdreich ohne Verkehrslasten für Installationen im industriellen Umfeld und ungeschütztem Außenbereich, grau, In=57 A, grau, Ui=690 V AC, In=57 A, mit hochliegender Schraubklemme, mit hochliegender Schraubklemme, 5-polig, max. Nennquerschnitt nach DIN EN 60998: 10mm², klemmbare Querschnitte pro Pol: 4 x 2,5mm², 4 x 4mm², 4 x 6mm², 4 x 10mm², 2 x 16mm² Cu starr / flexibel mit AderendhülseAbmessungen: 152 x 152 x 85mmBeigefügtes Zubehör: 4 Doppelmembranstutzen IP66 M32 Dichtbereich 13-21mm, 2 Verschlusstopfen M20, 1 Anbaustutzen M20, Deckelverliersicherung, 1 Gießharzbeutel GHB Pro 4 mit Einfülltrichter und Einweghandschuhen

Technische Details
Ausführung	Verbindungskasten
Max. Leiterquerschnitt	10 mm²
Bestückung	Schraubklemme
Form	quadratisch
Montageart	Wand-/Deckenmontage
Montage im Erdreich	nein
Montage unter Wasser	nein
Einführung von hinten	ja
Länge	152 mm
Breite	152 mm
Tiefe	85 mm
Anreihbar	nein
Anzahl der Einführungen	12
Art der Gehäusedurchführung	Vorprägung
Werkstoff	Kunststoff
Halogenfrei	ja
Oberflächenschutz	unbehandelt
Farbe	grau
Schutzart (IP)	IP68
Schutzart (NEMA)	sonstige
Ausführung Deckel	sonstige
Transparenter Deckel	nein
Deckelbefestigung	geschraubt
Vergießbar	ja
Mit Vergussmasse mitgeliefert	ja
Plombierbar	ja
Bemessungsisolationsspannung Ui	690 V
Funktionserhalt	ohne
Mit Abschirmung	nein
Witterungsbeständig	ja
Einsatztemperatur	-35..80 °C
Explosionsgeprüfte Ausführung	nein
Für Ex-Zone Gas	ohne
Für Ex-Zone Staub	ohne

Lieferumfang:
1 x Abzweigkasten Abox Pro XT-10²
4 x Doppelmembranstutzen IP66 M32
2 x Verschlusstopfen M20
1 x Anbaustutzen M20
1 x Deckelverliersicherung

Keine Downloads vorhanden.
