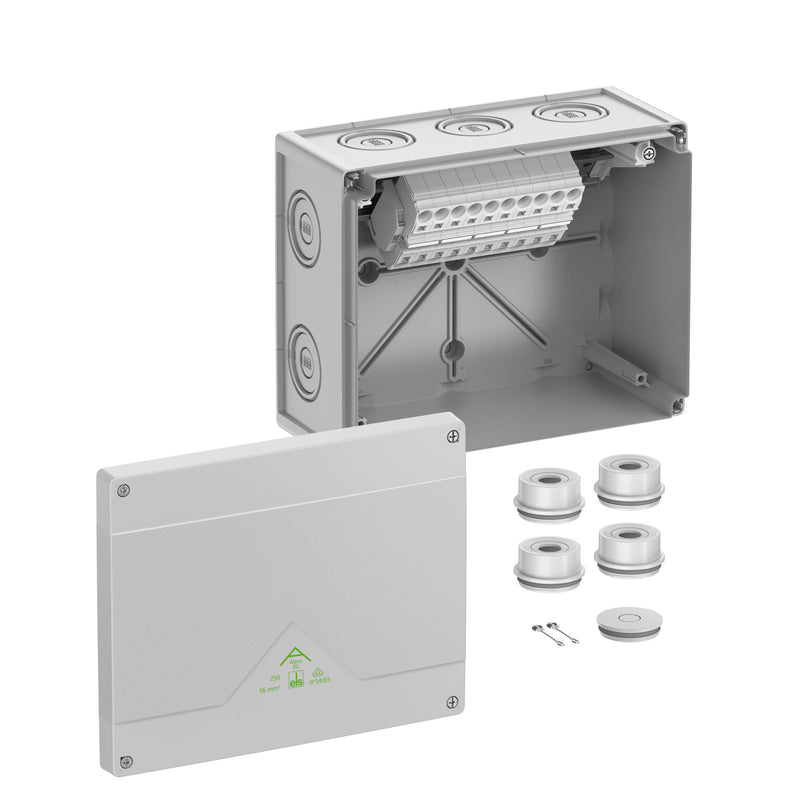

Spelsberg - Dose, Gehäuse für Montage auf der Wand/Decke Abzweigkasten 81644001

Abzweigkasten, mit Schutzart IP55/IP66, Nennquerschnitt 16mm², Ui=690 V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (Ammoniakbeständigkeit), Ausschlagmembranen, M20/M25/M32/M40/M50, (4 rückseitig, 10 seitlich), innenliegende Befestigungsstellen, mit schraubenlosen Klemmen, für Standardinstallationen im Innenbereich und geschütztem Außenbereich, grau, In=76 A, mit hochliegender, schraubenloser Klemme Wago 2016-1201, 5-polig, max. Nennquerschnitt nach DIN EN 60998:16mm², klemmbare Querschnitte pro Pol: 4 x 0,5 bis 16mm², starr Cu, 4 x 0,5 bis 25mm² flexibel CuAbmessungen: 252 x 202 x 120mmBeigefügtes Zubehör: 4 Anbaustutzen IP55 M40 Dichtbereich 17-30mm, 1 Verschlussstopfen IP55 M40, Deckelverliersicherung

Technische Details
Ausführung	Verbindungskasten
Max. Leiterquerschnitt	16 mm²
Bestückung	Steckklemme
Form	quadratisch
Montageart	Wand-/Deckenmontage
Montage im Erdreich	nein
Montage unter Wasser	nein
Einführung von hinten	ja
Länge	202 mm
Breite	252 mm
Tiefe	120 mm
Anreihbar	nein
Anzahl der Einführungen	14
Art der Gehäusedurchführung	Dichtmembran
Werkstoff	Kunststoff
Halogenfrei	ja
Oberflächenschutz	unbehandelt
Farbe	grau
Schutzart (IP)	IP66
Schutzart (NEMA)	sonstige
Ausführung Deckel	sonstige
Transparenter Deckel	nein
Deckelbefestigung	geschraubt
Vergießbar	nein
Mit Vergussmasse mitgeliefert	nein
Plombierbar	ja
Bemessungsisolationsspannung Ui	690 V
Funktionserhalt	ohne
Mit Abschirmung	nein
Witterungsbeständig	ja
Einsatztemperatur	-25..55 °C
Explosionsgeprüfte Ausführung	nein
Für Ex-Zone Gas	ohne
Für Ex-Zone Staub	ohne

Lieferumfang:
1 x Abzweigkasten 4 x Anbaustutzen IP55 M40 1 x Verschlussstopfen IP55 M40 1 x Deckelverliersicherung
